Fabrikant: SEP
Productcode: HDB-25/16.TTT-NPE2
EAN: 8718959077456
HGS code:
Minimale besteleenheid: VPE
Verpakkingseenheid: 1 stuks
Omdoos eenheid: 10
Productbeschrijving

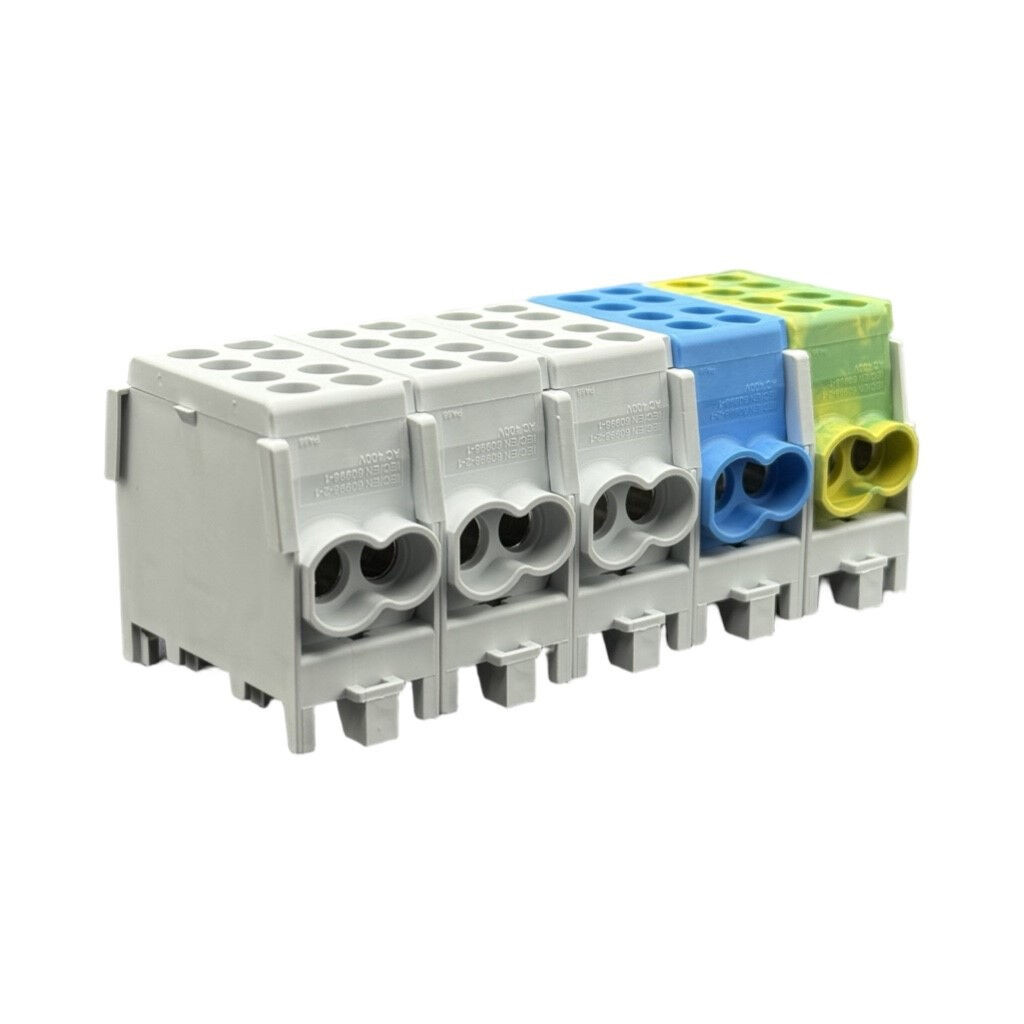

Hoofdleidingaftakklem (HLAK)
SEP HDB hoofdleiding aftakklemmen (afgekort HLAK) zijn essentiële componenten in elektrische installaties, vooral voor het veilig aftakken van hoofdleidingen naar verdeelpunten. Het gebruik van twee schroeven per klem verhoogt de betrouwbaarheid en veiligheid, omdat het voorkomt dat de verbindingen losraken bij het bewegen of buigen van de kabels. Deze klemmen kunnen eenvoudig worden gekoppeld om een modulair verdeelblok te vormen.
De SEP HDB-serie biedt extra flexibiliteit, met klemafdekkingen in verschillende kleuren (buin, zwart, grijs, blauw, geel/groen en groen). Die voldoen aan de gebruikelijke kleurcoderingen voor elektrische bekabeling, waardoor het werken aan installaties veiliger en overzichtelijker wordt.
Extra informatie
| Merk | SEP Europe |
|---|---|
| Productmodel | HDB-25/16.TTT-NPE2 |
| Conform | IEC 60998-2-1 / IEC 60947-7-1 |
| Certificeringen | CE, UKCA, CB, RoHS |
| Nom. isolatiespanning Ui | 1000V |
| Nom. stoothoudspanning (Uimp) | 8kV |
| Breedte | 89,6 mm |
| Hoogte | 44,5 mm |
| Diepte | 41 mm |
| Kleur | Grijs / Grijs / Grijs / Blauw / Geel-Groen |
| Montagewijze | DIN-rail 35 mm |
| Aantal aansluitingen 16 mm | 20 |
| Aantal polen | 5 |
| Aantal aansluitingen totaal | 20 |
| Beschermingsgraad (IP) | IP20 |
| Aanbouwmogelijkheid | Ja |
| Uitvoering elektrische aansluiting 1 | Schroefaansluiting |
| Uitvoering elektrische aansluiting 2 | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 2,5-25mm2 (2.5Nm) | 2,5-16mm2 (2Nm) |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 2,5-16mm2 (2.5Nm) | 2,5-10mm2 (2Nm) |
| Nom. (meet)stroom | 101A |
| Aantal klemposities per pool | 4 / 4 / 4 / 4 / 4 |
| Geïsoleerd | Ja |
| Vervuilingsgraad | 3 |
| Aantal polen (totaal) | 5 |
| Gewicht | 0,250 kg |
| Brandbaarheidsklasse isolatiemateriaal conform UL 94 | V0 |
| Aantal klemposities per aansluitniveau | 2 |
| Bedrijfstemperatuur | -5...80 °C |
| Aandraaimoment | 2,5Nm (6-25mm2 | 2Nm (2,5-16mm2) |
