GACIA DH-480 lastschak 4p 80A
GACIA lastschakelaar 4 polig 80 Ampere
- Bestelnummer
- 5202400080
- Fabrikant
- GACIA Europe
- Productcode
- DH-480
- EAN
- 8718995005093
- Omdooseenheid
- 30
- Verpakkingseenheid
- 3 stuks
- Minimale afname
- VPE
€452
Technische omschrijving

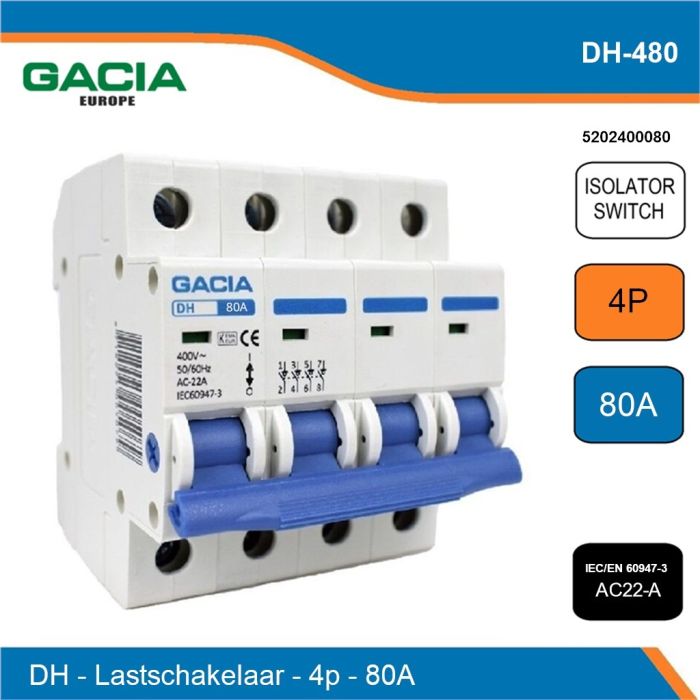

De GACIA DH-480 is een 4 polige lastschakelaar geschikt voor een nominale stroom t/m 80A bij 230/400 AC. Deze betrouwbare hoofdschakelaar is ontworpen voor montage op DIN-rail en is ideaal voor het veilig onderbreken van stroomcircuits in verdeelinrichtingen. Dankzij de 4-moduul breedt en het schakelniveau (AC-22A) is de DH-480 perfect voor residentiële en utiliteitsinstallaties waar betrouwbaarheid van belang is.
Technische data
Schotman Elektro
| Merk | GACIA Europe |
|---|---|
| Productmodel | DH |
| Geschikt voor | AC-22A |
| Conform | IEC/EN 60947-3 |
| Certificeringen | Kema Keur, CE, CB, RoHS |
Contacten
| Aantal polen | 4 |
|---|
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 2,5 - 50 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 2,5 - 35 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 2,5 - 35 mm² |
| Aanstrip lengte (mm) | 10 |
| Aandraaimoment | 2 - 3,5 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Met aanraakbeveiliging | middels accessoire |
| Vergrendelbaar | middels accessoire |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | - |
| Uitvoering als veiligheidsschakelaar | - |
| Verzegelbaar | - |
Afmetingen en gewicht
| Breedte | 70mm |
|---|---|
| Hoogte | 82mm |
| Diepte | 73mm |
| Bouwbreedte (TE) | 4 |
| Gewicht | 0,32 kg |
Uitvoering
| Producttype | Lastschakelaar |
|---|---|
| Pooltype | 4P |
| Nom. stroom (In) | 80 A |
| Nom. spanning (Ue) | 400 V |
| Compacte versie van de lastscheider | Nee |
| Aantal module-eenheden | 4 |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50 / 60 Hz |
| Nom. isolatiespanning (Ui) | 400 V |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | III |
| Vervuilingsgraad | 2 |
| Vermogensverlies bij nominale stroom (In) | 11,2W |
| Vermogensverlies per pool bij noiminaal stroom (In) | 2,8W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | ≤ 2000 m |
|---|---|
| Montagewijze | DIN-rail |
| Bedrijfstemperatuur | -5 ⁰C ... +40 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Gebruiksduur
| Elektrische gebruiksduur | 4.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
Extra aanvulling
| Nom. continustroom, AC-21, 400 V | 80 |
|---|
