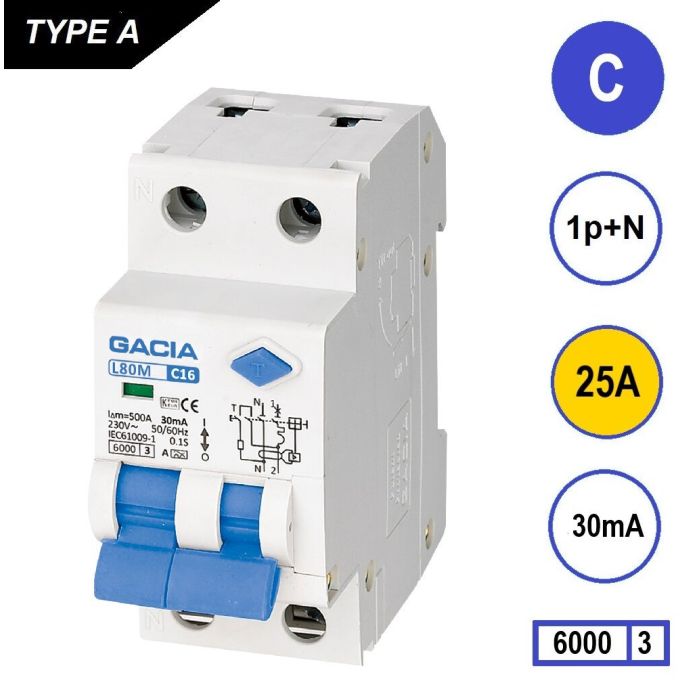

GACIA L80M-C25 Al.aut. 1p+n C25A 30mA 6kA
GACIA L80M Aardlekautomaat 1p+n / C25 / 30mA
- Bestelnummer
- 5104550025
- Fabrikant
- GACIA Europe
- Productcode
- L80M-C25
- EAN
- 8718995005604
- Omdooseenheid
- 60
- Verpakkingseenheid
- 6 stuks
- Minimale afname
- VPE
Technische omschrijving
De GACIA L80M-C25 is een aardlekautomaat (RCBO) die in één compacte module zowel overstroombeveiliging als aardlekbeveiliging combineert. Deze uitvoering heeft een C-karakteristiek, een nominale stroom van 25 A, een aardlekgevoeligheid van 30 mA en een uitschakelcapaciteit van 6 kA.
Met zijn robuuste ontwerp biedt de L80M-serie een betrouwbare bescherming voor personen, elektrische installaties en aangesloten apparatuur tegen gevaarlijke lekstromen en overstroom.
De L80M-B06 is geschikt voor 230 V AC / 50-60 Hz-systemen en wordt veel toegepast in residentiële en lichte utiliteitsinstallaties. Dankzij de geïntegreerde aardlek- én installatieautomaatfunctie voldoet één enkel component aan de veiligheidsvoorschriften voor eindgroepen, zoals vereist door NEN 1010 en IEC/EN 61009-1. De L80M-serie is getest en gecertificeerd met KEMA-KEUR, voorzien van een CE-markering en voldoet aan de richtlijnen voor RoHS-conformiteit.
Technische data
Schotman Elektro
| Merk | GACIA Europe |
|---|---|
| Productmodel | L80M-C25 |
| Conform | IEC/EN 61009-1 | IEC/EN 61009-2-1 |
| Certificeringen | Kema Keur, CE, CB, RoHs |
Contacten
| Aantal polen (totaal) | 2 |
|---|---|
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Positie N-aansluiting | Links |
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 1,5 - 25 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1,5 - 16 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1,5 - 16 mm² |
| Aanstrip lengte (mm) | 10 mm |
| Aandraaimoment | 2 - 3 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | middels accessoire |
| Verzegelbaar | - |
Afmetingen en gewicht
| Breedte | 35,8 mm |
|---|---|
| Hoogte | 81 mm |
| Diepte | 74 mm |
| Bouwbreedte (TE) | 2 |
| Gewicht | 0,194 kg |
Uitvoering
| Producttype | Aardlekautomaat |
|---|---|
| Pooltype | 1P+N |
| Uitschakelkarakteristiek | C |
| Nom. stroom (In) | 25 A |
| Nom. spanning (Ue) | 230 / 400 V |
| Nominale aardlekstroom (IΔn) | 0.03 |
| Type lekstroom | A |
| Kortstondigvertraagd type | - |
| Selectieve bescherming | - |
| High-immunity uitvoering | - |
| Kortsluitvastheid (Icw) | 6 kA |
| Werkingsprincipe | spanningsonafhankelijk |
| Aantal module-eenheden | 2 |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50 / 60 Hz |
| Nom. isolatiespanning (Ui) | 400 V |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen EN 60898 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | - |
| Overspanningscategorie | III |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Vermogensverlies bij nominale stroom (In) | 5,8 W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | ≤ 2000 m |
|---|---|
| Montagewijze | DIN-rail |
| Nevenapparaat mogelijk | Ja |
| Bedrijfstemperatuur | -5 ⁰C ... +40 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Gebruiksduur
| Elektrische gebruiksduur | 4.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
