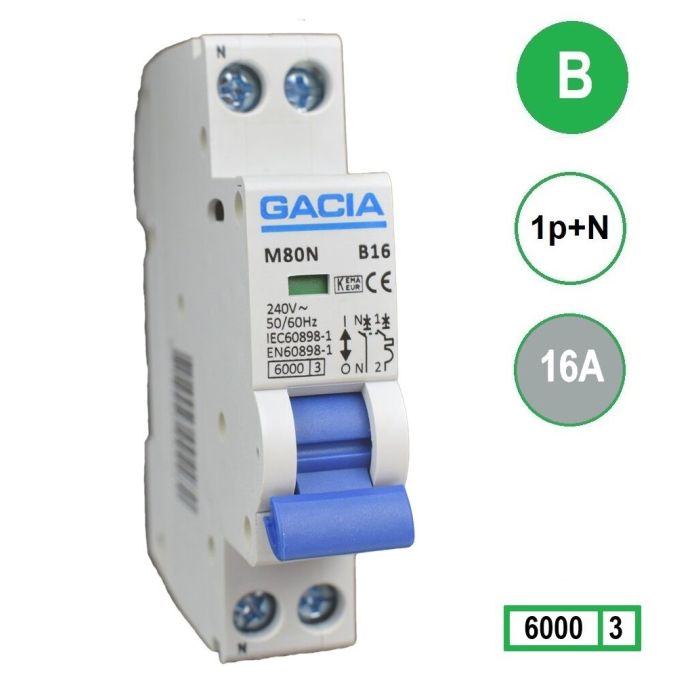

GACIA M80N-B16 inst. 1p+n B16 6kA (18mm)
- Bestelnummer
- 5101541016
- Fabrikant
- GACIA Europe
- Productcode
- M80N-B16
- EAN
- 8718995004270
- Omdooseenheid
- 120
- Verpakkingseenheid
- 12 stuks
- Minimale afname
- VPE
Technische omschrijving
De GACIA M80N-B16 is een 1P+N installatieautomaat met een B-karakteristiek en een nominale stroom van 16A, ontworpen voor beveiliging van eindgroepen tegen overstroom en kortsluiting in 50/60Hz installaties. Dankzij het hoge schakelvermogen is de M80N geschikt voor uiteenlopende residentiële en lichte utiliteitstoepassingen, waaronder groepenkasten, onderverdelers en kleinere schakelkasten.
De automaten werken op een nominale spanning van 230 V~ en zijn leverbaar met nominale stromen tot 40A. Naast beveiliging kan de M80N ook worden ingezet voor het niet frequent-in en uitschakelen van circuits onder normale bedrijfsomstandigheden, bijvoorbeeld voor onderhoud of tijdelijk uitschakeling van een eindgroep. De M80N-serie biedt zo een betaalbare en solide oplossing voor standaard eindgroep- en licht utilitaire toepassingen.
Technische data
Schotman Elektro
| Merk | GACIA Europe |
|---|---|
| Productmodel | M80N-B16 |
| Conform | IEC/EN 60898-1 |
| Certificeringen | Kema Keur, CE, CB, RoHs |
Contacten
| Aantal polen (totaal) | 2 |
|---|---|
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Positie N-aansluiting | Links |
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 1,5 - 16 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1,5 - 10 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1,5 - 10 mm² |
| Aanstrip lengte (mm) | 10 |
| Aandraaimoment | 1,2 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | middels accessoire |
Afmetingen en gewicht
| Breedte | 17.8mm |
|---|---|
| Hoogte | 81mm |
| Diepte | 72mm |
| Bouwbreedte (TE) | 1 |
| Gewicht | 0,105kg |
Uitvoering
| Pooltype | 1P+N |
|---|---|
| Uitschakelkarakteristiek | B |
| Nom. stroom (In) | 16 A |
| Nom. spanning (Ue) | 230 / 240 V |
| Kortsluitvastheid (Icw) | 6 kA |
| Aantal module-eenheden | 1 |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50 / 60 Hz |
| Nom. isolatiespanning (Ui) | 500 V |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen EN 60898 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | - |
| Overspanningscategorie | III |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Vermogensverlies bij nominale stroom (In) | 3,1 W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | ≤ 2000 m |
|---|---|
| Montagewijze | DIN-rail |
| Nevenapparaat mogelijk | Ja |
| Bedrijfstemperatuur | -5 ⁰C ... +40 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Gebruiksduur
| Elektrische gebruiksduur | 4.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
