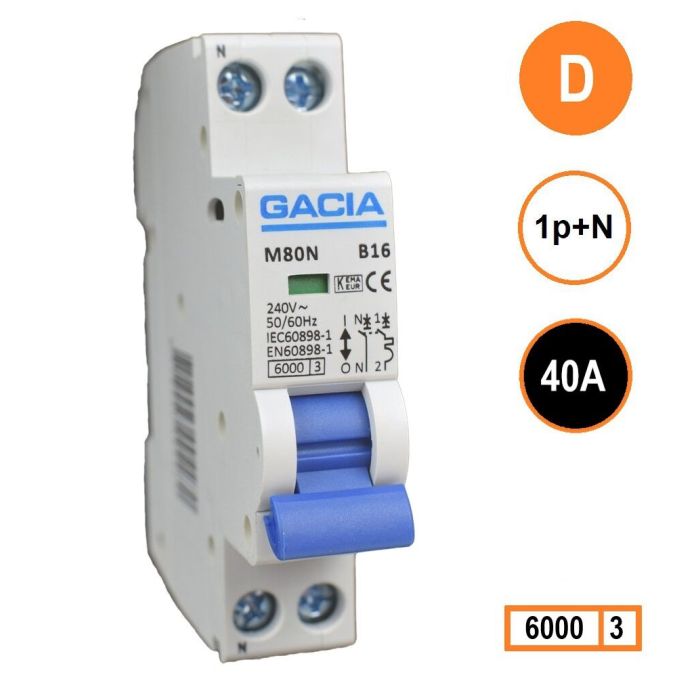

GACIA M80N-D40 inst. 1p+n D40 6kA (18mm)
Beschrijving 2
- Bestelnummer
- 5101561040
- Fabrikant
- GACIA Europe
- Productcode
- M80N-D40
- EAN
- 8718995004638
- Omdooseenheid
- 120
- Verpakkingseenheid
- 12 stuks
- Minimale afname
- VPE
€452
Technische omschrijving
Engelse tekst
Technische data
Schotman Elektro
| Merk | GACIA Europe |
|---|---|
| Productmodel | M80N-D40 |
| Conform | IEC/EN 60898-1 |
| Certificeringen | Kema Keur, CE, CB, RoHs |
Contacten
| Aantal polen (totaal) | 2 |
|---|---|
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Positie N-aansluiting | Links |
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 1,5 - 16 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1,5 - 10 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1,5 - 10 mm² |
| Aanstrip lengte (mm) | 10 |
| Aandraaimoment | 1,2 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | middels accessoire |
Afmetingen en gewicht
| Breedte | 17.8mm |
|---|---|
| Hoogte | 81mm |
| Diepte | 72mm |
| Bouwbreedte (TE) | 1 |
| Gewicht | 0,105kg |
Uitvoering
| Pooltype | 1P+N |
|---|---|
| Uitschakelkarakteristiek | D |
| Nom. stroom (In) | 40 A |
| Nom. spanning (Ue) | 230 / 240 V |
| Kortsluitvastheid (Icw) | 6 kA |
| Aantal module-eenheden | 1 |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50 / 60 Hz |
| Nom. isolatiespanning (Ui) | 500 V |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen EN 60898 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | - |
| Overspanningscategorie | III |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Vermogensverlies bij nominale stroom (In) | 5,1 W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | ≤ 2000 m |
|---|---|
| Montagewijze | DIN-rail |
| Nevenapparaat mogelijk | Ja |
| Bedrijfstemperatuur | -5 ⁰C ... +40 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Gebruiksduur
| Elektrische gebruiksduur | 4.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
