GACIA|nesfel N8GH-1B63 inst. 1p B63 15kA

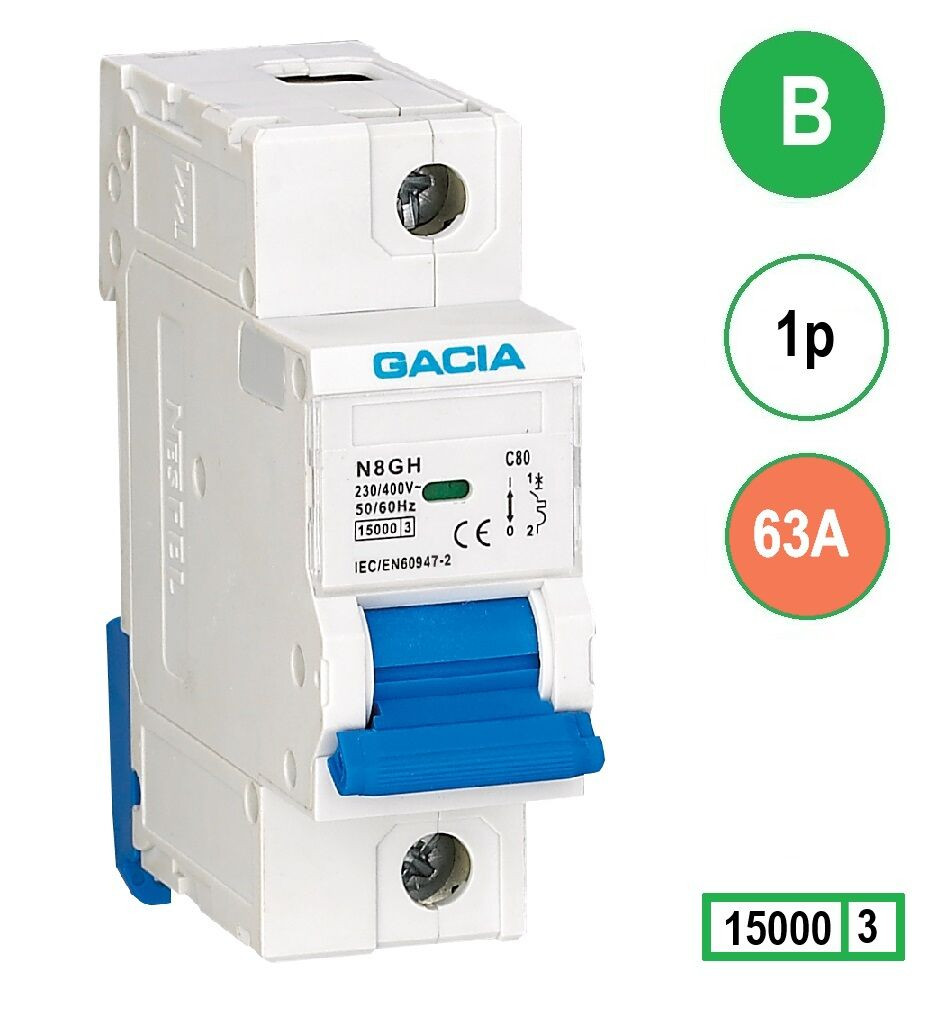

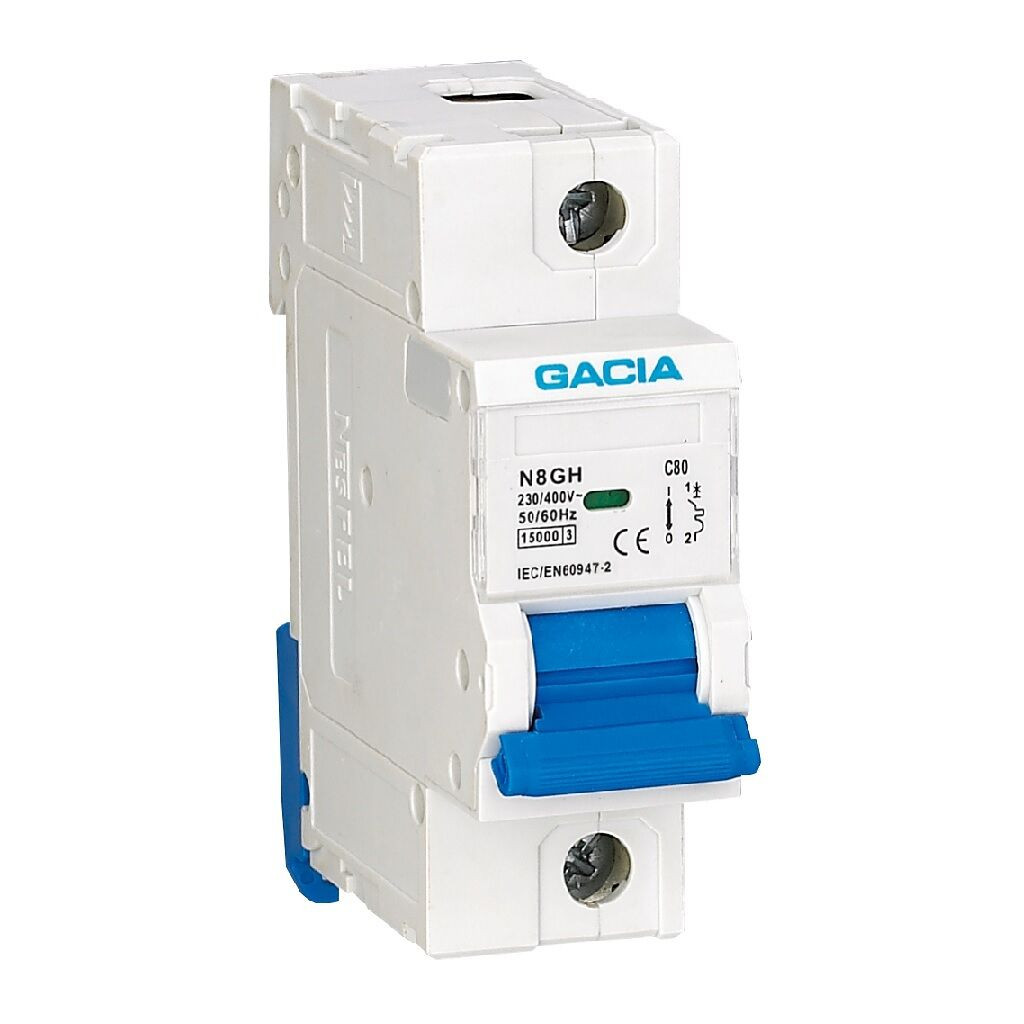

GACIA N8GH installatieautomaat 1 polig, karakteristiek B, 63A, 15kA

Bestelnummer: 5101175063
Fabrikant: GACIA Europe
Productcode: N8GH-1B63
EAN: 8718995000715
Omdooseenheid: 80
Verpakkingseenheid: 8 stuks
Minimale afname: VPE

€452

Technische omschrijving

De GACIA|Nesfell N8GH-1B63 is een hoogwaardige 1-polige automatische zekering (automaat) met een nominale stroom van 63A, karakteristiek B, en een kortsluitcapaciteit van 15kA. Dit apparaat voldoet aan de strenge eisen van de IEC/EN60947 normering voor industriële en utiliteitsintallaties.

De N8GH serie industiriële installatieautomaten zijn beschikbaar in 63A, 80A, 100A en 125A, in karakteristieken B, C en D, naast de standaard 1-4 polige automaten is er een 3p+n versie met een volledige uitgelegde nul. Deze versie wordt voornamelijk gebruikt in belastingen waar grote asymetrie wordt verwacht. De N8GH-serie biedt zo een solide oplossing voor industriële en grote utilitaire toepassingen.

Technische data

Schotman Elektro

Merk	GACIA Europe
Productmodel	N8GH-1B63
Conform	IEC/EN 60947-2
Certificeringen	CE, RoHS

Contacten

Aantal polen (totaal)	1
Aantal beveiligde polen	1

Aansluitingen

Aansluitpositie	Bi-directioneel
Aansluitwijze	Schroefaansluiting
Aansluitbare geleiderdoorsnede eendraads	2,5 - 50 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls	2,5 - 35 mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls	2,5 - 35 mm²
Aanstrip lengte (mm)	10
Aandraaimoment	2 - 3,5 Nm

Veiligheid

Geïsoleerd	Ja
Vergrendelbaar	middels accessoire
Verzegelbaar	-

Afmetingen en gewicht

Breedte	27 mm
Hoogte	81 mm
Diepte	72 mm
Bouwbreedte (TE)	1,5
Gewicht	0,18 kg

Uitvoering

Producttype	Installatieautomaat
Pooltype	1P
Uitschakelkarakteristiek	B
Nom. stroom (In)	63 A
Nom. spanning (Ue)	230 / 400 V
Kortsluitvastheid (Icw)	15 kA
Aantal module-eenheden	1,5

Elektrische eigenschappen

Spanningstype	AC
Frequentie	50 / 60 Hz
Frequentie	50/60Hz
Nom. isolatiespanning (Ui)	500 V
Nom. stoothoudspanning (Uimp)	6 kV
Nom. afschakelvermogen EN 60898	-
Nom. afschakelvermogen IEC 60947-2	15 kA
Overspanningscategorie	III
Energiebegrenzingsklasse	3
Vervuilingsgraad	2
Vermogensverlies bij nominale stroom (In)	5,6 W
Vermogensverlies per pool bij noiminaal stroom (In)	5,6 W

Gebruiksvoorwaarden | Montage

Max. hoogte	≤ 2000 m
Montagewijze	DIN-rail
Nevenapparaat mogelijk	-
Bedrijfstemperatuur	-5 ⁰C ... +40 ⁰C
Dagelijks gemiddelde	< 35 °C
Opslag / transport	-25 °C ... +70 °C
