GACIA PR8HM-6320G Als 2p 63Amp 30mA [G] 10kA
GACIA PR8HM Aardlekschakelaar 2p / 63A / 30mA / A[G]

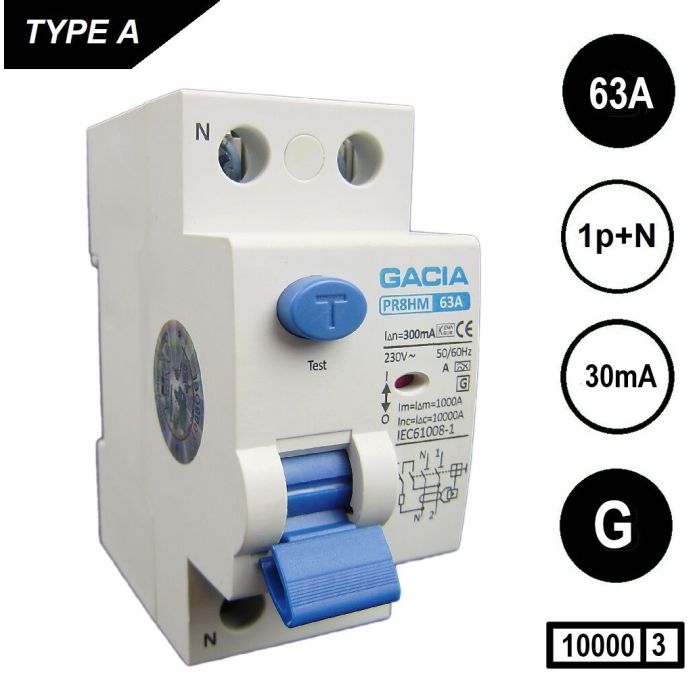

![GACIA PR8HM-6320G aardlekschakelaar Type A[G], kortstondig vertraagd, 2-polig 63 A 30 mA 10 kA – zijaanzicht DIN-railmodel](https://schotmanelektro.eu/media/catalog/product/cache/5fb4894775d587bbb3fffdbf5c910db5/g/a/gacia_pr8hm-2p-63a-30ma-g_1_1.jpg "GACIA PR8HM-6320G aardlekschakelaar Type A[G], kortstondig vertraagd, 2-polig 63 A 30 mA 10 kA – zijaanzicht DIN-railmodel")
- Bestelnummer
- 5105200563
- Fabrikant
- GACIA Europe
- Productcode
- PR8HM-6320G
- EAN
- 8718995005741
- Omdooseenheid
- 60
- Verpakkingseenheid
- 6 stuks
- Minimale afname
- VPE
Technische omschrijving
De PR8HM-6320G is een 2-polige aardlekschakelaar met een nominale stroom van 63 A, een gevoeligheid van 30 mA en een uitschakelvermogen van 10 kA, uitgevoerd in Type A[G] kortstondig vertraagd.
De GACIA PR8HM-serie is een professionele lijn aardlekschakelaars voor het betrouwbaar beveiligen van elektrische installaties tegen gevaarlijke lekstromen naar aarde. Deze serie is uitgevoerd als Type A[G] (kortstondig vertraagd) en is daarmee bijzonder geschikt voor installaties waar ongewenste uitschakelingen door kortdurende inschakelstromen moeten worden voorkomen, bijvoorbeeld bij verlichting met hoge inschakelpieken of motorische belastingen.
De PR8HM-aardlekschakelaars zijn verkrijgbaar in een nominale stroom van 63 A met een uitschakelvermogen van 10 kA, en bieden keuze uit 2-polige (1P+N) en 4-polige (3P+N) uitvoeringen. Elke uitvoering is leverbaar met een aardlekgevoeligheid van 30 mA voor persoonsbeveiliging of 300 mA voor apparaat/brandbeveiliging.
Alle modellen zijn conform de internationale normen IEC/EN 61008-1 en IEC/EN 61008-2-1, en voorzien van KEMA-KEUR, CE-markering en RoHS-conformiteit.
Technische data
Schotman Elektro
| Merk | GACIA Europe |
|---|---|
| Productmodel | PR8HM-6320G |
| Conform | IEC/EN 61008-1 + IEC/EN 61008-2-1 |
| Certificeringen | Kema Keur, CE, CB, RoHs |
Contacten
| Aantal polen (totaal) | 2 |
|---|---|
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Positie N-aansluiting | Links |
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 4 - 50 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 4 - 35 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 4 - 35 mm² |
| Aanstrip lengte (mm) | 12 |
| Aandraaimoment | 2 - 3,5 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | - |
| Verzegelbaar | - |
Afmetingen en gewicht
| Breedte | 36 mm |
|---|---|
| Hoogte | 81 mm |
| Diepte | 72 mm |
| Gewicht | 0,17 kg |
Uitvoering
| Producttype | Aardlekschakelaar |
|---|---|
| Pooltype | 2P |
| Nom. stroom (In) | 63 A |
| Nom. spanning (Ue) | 230 / 240 V |
| Nominale aardlekstroom (IΔn) | 0.03 |
| Type lekstroom | A[G] |
| Kortstondigvertraagd type | Ja |
| Selectieve bescherming | - |
| High-immunity uitvoering | - |
| Kortsluitvastheid (Icw) | 10 kA |
| Werkingsprincipe | spanningsonafhankelijk |
| Aantal module-eenheden | 2 |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50 / 60 Hz |
| Nom. isolatiespanning (Ui) | 500 V |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | III |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Vermogensverlies bij nominale stroom (In) | 15 W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | ≤ 2000 m |
|---|---|
| Montagewijze | DIN-rail |
| Nevenapparaat mogelijk | - |
| Bedrijfstemperatuur | -5 ⁰C ... +40 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Gebruiksduur
| Elektrische gebruiksduur | 4.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
