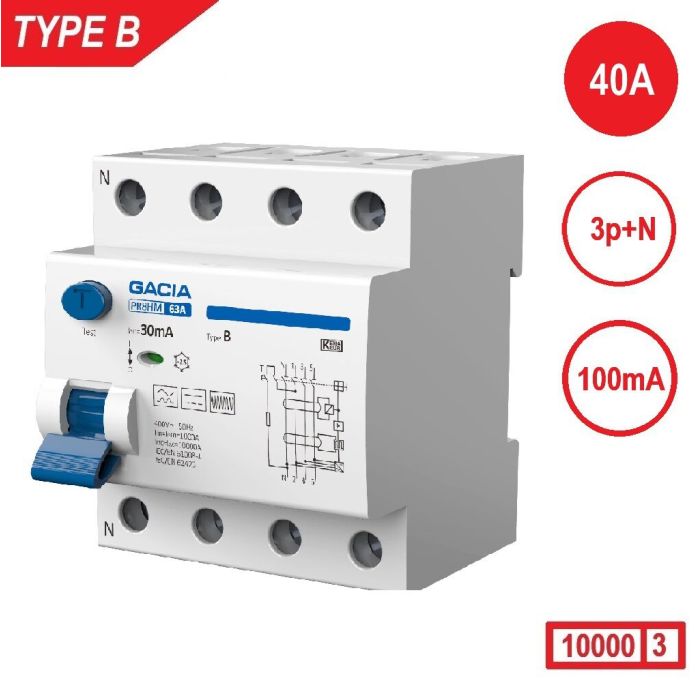

GACIA PR8HM-B Aardlekschak. 3p+N, 40A, 100mA, Type B, 10kA
GACIA aardlekschakelaar Type B, 40Amp, 100mA, 3p+n, 10kA
- Bestelnummer
- 5105342040
- Fabrikant
- GACIA Europe
- Productcode
- PR8M-B4041
- EAN
- 8718995015504
- Omdooseenheid
- 30
- Verpakkingseenheid
- 3 stuks
- Minimale afname
- 1 stuk
Technische omschrijving
De GACIA PR8HM-B4041 is een 4-polige (3P + N) type B aardlekschakelaar met een nominale stroom van 40 A en een gevoeligheid van 100 mA, uitgevoerd voor een kortsluitvastheid van 10 kA. Ideaal voor installaties met DC-componenten zoals EV-laadpunten, PV-omvormers en frequentieregelaars.
De GACIA PR8HM-B serie is ontwikkeld voor toepassingen waar aardlekbeveiliging tegen gelijkstroomcomponenten (DC) en hoogfrequente storingen noodzakelijk is.
Deze type B aardlekschakelaars schakelen niet alleen bij AC-lekstromen en pulsvormige DC-lekstromen (type A), maar ook bij gladde DC-lekstromen tot 6 mA en bij hogere frequenties. Daarmee biedt de PR8HM-B volledige bescherming tegen alle voorkomende aardlekfoutstromen in moderne elektrische installaties.
Dankzij de brede detectie kan de PR8HM-B zowel type AC- als type A-schakelaars vervangen. De serie is daarmee geschikt voor een breed scala aan toepassingen, waaronder EV-laadstations, PV-omvormers, frequentieregelaars, UPS-systemen en andere apparaten met gelijkstroomcomponenten.
Technische data
Schotman Elektro
| Merk | GACIA Europe |
|---|---|
| Productmodel | PR8M-B4041 |
| Conform | IEC/EN 61008-1 + IEC/EN 61008-2-1 | IEC/EN 62423 |
| Certificeringen | Kema Keur, CE, CB, RoHs |
Contacten
| Aantal polen (totaal) | 4 |
|---|---|
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Positie N-aansluiting | Links |
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 4 - 50 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 4 - 35 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 4 - 35 mm² |
| Aanstrip lengte (mm) | 12 mm |
| Aandraaimoment | 2-3 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | - |
| Verzegelbaar | - |
Afmetingen en gewicht
| Breedte | 72mm |
|---|---|
| Hoogte | 81mm |
| Diepte | 72mm |
| Bouwbreedte (TE) | 4 |
| Gewicht | 0,38 kg |
Uitvoering
| Producttype | Aardlekschakelaar |
|---|---|
| Pooltype | 4P |
| Nom. stroom (In) | 40 A |
| Nom. spanning (Ue) | 400 / 415 V |
| Nominale aardlekstroom (IΔn) | 100mA |
| Type lekstroom | B |
| Kortstondigvertraagd type | - |
| Selectieve bescherming | - |
| High-immunity uitvoering | - |
| Kortsluitvastheid (Icw) | 10 kA |
| Werkingsprincipe | spanningsonafhankelijk |
| Aantal module-eenheden | 4 |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50 / 60 Hz |
| Nom. isolatiespanning (Ui) | 500 V |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | III |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Max. nom. (meet)stroom | 40A |
| Vermogensverlies bij nominale stroom (In) | 13,7 W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | ≤ 2000 m |
|---|---|
| Montagewijze | DIN-rail |
| Nevenapparaat mogelijk | - |
| Bedrijfstemperatuur | -5 ⁰C ... +40 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Gebruiksduur
| Elektrische gebruiksduur | 2.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
