GACIA G40A grp.verd, B36, HS4, 3ALS, 1ALS4, 9INS, 1INS4
GACIA groepenkast (3 fasen), Hoofdschakelaar 4p/40A, 3x Aardlekschakelaar 2p/40A/30mA, 1x Aardlekschakelaar 4p/40A/30mA, 9x automaat 1p+n/B16, 1x automaat 4p/B16 (kracht)
- Bestelnummer
- 5901343191
- Fabrikant
- GACIA Europe
- Productcode
- GAC343191
- EAN
- 8718959005411
- Omdooseenheid
- 10
- Verpakkingseenheid
- 1 stuks
- Minimale afname
- VPE
Technische omschrijving

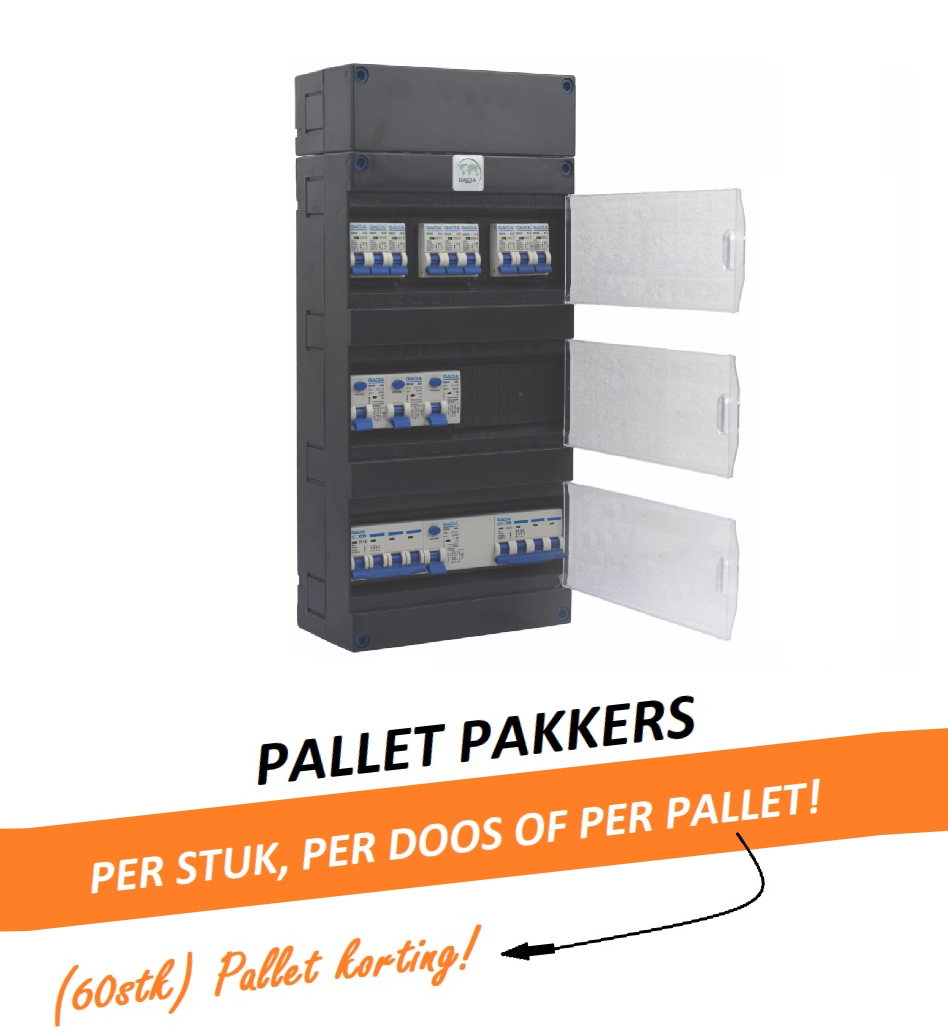

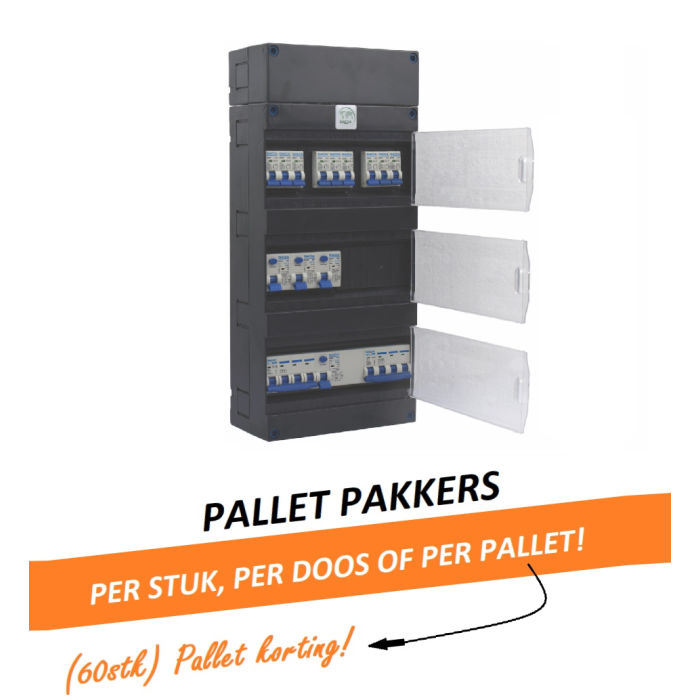

De GACIA G343191 is een complete groepenkast voor residentiële toepassingen, deze ruime verdeler is uitgevoerd als 3 fase met een hoofdschakelaar van 40A, 4 aardlekschakelaars van 30mA, 9 installatieautomaten van 16A (B-karakterisitiek) en 1 krachtautomaat van 16A (B-karakterisitiek). Deze configuratie biedt een betrouwbare en overzichtelijke basis voor woninginstallaties volgens NEN 1010.
De kast is opgebouwd uit hoogwaardige componenten van GACIA met een nominale kortsluitvastheid van 6 kA en voldoet aan de eisen van de NEN-EN-IEC 61439-3. De verhoogde buisinvoer aan de bovenzijde (verplaatsbaar naar onderzijde) creëert extra aansluitruimte voor buis- en kabelinvoer en is afneembaar wanneer deze niet benodigd is. Hierdoor blijft de kast compact en flexibel inzetbaar bij uiteenlopende montage condities.
De CHB-serie met GACIA is ontworpen als betrouwbare, betaalbare basis voor woonhuisinstallaties en combineert een nette afwerking met praktische montagevoordelen. Alle componenten zijn CE-, KEMA-KEUR- en RoHS- gecertificeerd.
Technische data
Schotman Elektro
| Merk | GACIA Europe |
|---|---|
| Productmodel | GAC343191 |
| Conform | NEN-EN-IEC 61439-3 |
| Certificeringen | CE, RoHS |
Samenstelling
| Beveiliging | Installatie-/aardlekautomaat |
|---|---|
| Aantal polen hoofdschakelaar | 4 |
| Hoofdschakelaar - nom. stroom | 40 A |
| Totaal aantal groepen | 10 |
| Aantal directe groepen | - |
| Aantal lichtgroepen | 9 |
| Aantal groepen achter aardlekschakelaar | 10 |
| Aantal aardlekautomaten | - |
| Aantal aardlekschakelaars 30mA | 4 |
| Aantal aardlekschakelaars 300mA | - |
| Kookgroep | - |
| Kookgroep geschikt als krachtgroep | - |
| Met contactdoos | - |
| Met beltransformator | - |
| Overspanningsbeveiliging | - |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50 / 60 Hz |
Bescherming - isolatie
| Beschermingsklasse | II (dubbel geïsoleerd) |
|---|---|
| Beschermingsgraad (IP) | IP30 |
Kleur - afwerking
| Kleur behuizing | Antraciet |
|---|---|
| RAL-nummer | RAL7015 |
Gebruiksduur
| Garantie | 12 mnd |
|---|
Extra aanvulling
| Samenstelling | Enkele verdeler met verhoogde buisinvoer |
|---|---|
| Totaal aantal module-eenheden | 36 |
| Aantal vrije module-eenheden | 9 |
Uitvoering
| Producttype | Groepenverdeler |
|---|---|
| Aantal fasen | 3 |
| Nom. stroom (In) | 40 A |
| Nom. spanning (Ue) | 230 / 400 V |
| Type lekstroom | A |
| Kortsluitvastheid (Icw) | 6 kA |
| Compacte versie van de lastscheider | - |
Groepenkast Configurator
| GC Fabricaat | GACIA |
|---|---|
| GC Systeem | Kunststof - CHB |
| GC Afmetingen | 410(+70)x220x105mm |
| GC Serie | Standaard |
| GC Fase(n) | 3F |
| GC Net aansluiting | 3F - 25A, 3F - 35A, 3F - 40A |
| GC Hoofdschakelaar | 4p/40A |
| GC Soort beveiliging | Installatieautomaat |
| GC Uitvoering aardlekbeveiliging | Type A |
| GC Lichtgroepen | 9 |
| GC Krachtgroepen | 1 |
| GC Kookgroep | - |
| GC PV-groep | - |
| GC EV-groep | - |
| GC Beltrafo | - |
| GC Contactdozen | - |
Gebruiksvoorwaarden | Montage
| Max. hoogte | ≤ 2000 m |
|---|---|
| Montagewijze | Opbouw (stucwerk) |
| Aanbouwmogelijkheid | Ja |
| Bedrijfstemperatuur | -5 ⁰C ... +55 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Materiaal - behuizing
| Materiaal behuizing | Kunststof |
|---|---|
| Aantal invoeren | 16 (2x8) |
| Met transparant deksel | Ja |
| Voor buisdiameter | 16 / 19 mm |
| Aantal DIN-rails | 3 |
| Aantal module-eenheden per DIN-rail | 12 |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | - |
| Verzegelbaar | - |
Afmetingen en gewicht
| Breedte | 220mm |
|---|---|
| Hoogte | 410+70mm |
| Diepte | 105mm |
