SEP 3-fase aansluitset 5xL1 / 5xL2 / 5xL3 / 5xN / 2xPE
Compacte aftakblokset voor 3-fase verdelers (L1, L2, L3, N, PE), geschikt voor snelle en veilige aansluitingen in behuizingen. Inclusief kleurgecodeerde blokken voor overzichtelijke bedrading.
- Bestelnummer
- 2119690012
- Fabrikant
- SEP Europe
- Productcode
- DB-SET3F5
- EAN
- 8718959076879
- Omdooseenheid
- 120
- Verpakkingseenheid
- 1 stuks
- Minimale afname
- VPE
Technische omschrijving

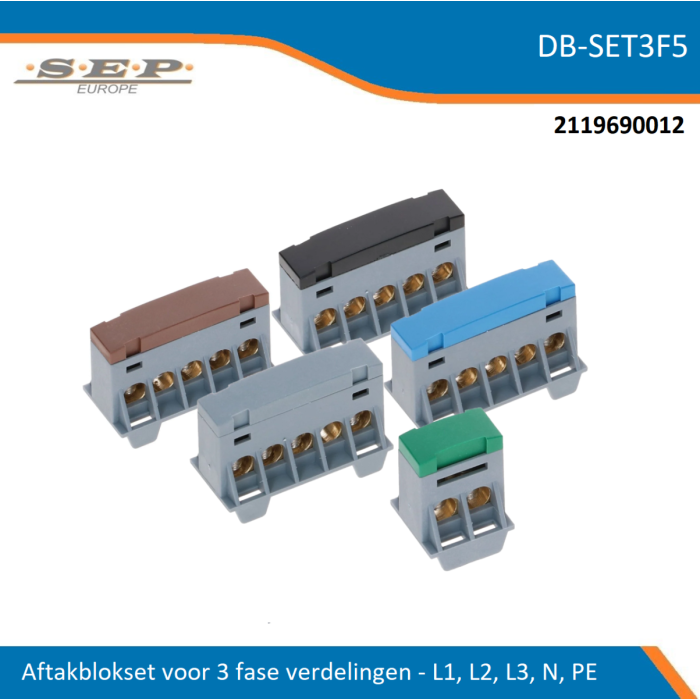

De SEP Aftakblokset DB-SET3F5 is een complete en professionele set aansluitblokken voor 3-fase verdelers, ontworpen voor een veilige, overzichtelijke en betrouwbare verdeling van L1, L2, L3, N en PE. De set bestaat uit drie kleurgecodeerde blokken:
-
Bruin (L)1 – 5 aansluitingen
- Zwart (L2) – 5 aansluitingen
- Grijs (L3) – 5 aansluitingen
-
Blauw (N) – 5 aansluitingen
-
Groen (PE) – 2 aansluitingen
Dankzij deze duidelijke kleurcodering blijft de bedrading overzichtelijk en worden aansluitfouten tot een minimum beperkt. De aftakblokken zijn uitgevoerd met hoogwaardige messing contactpunten, die zorgen voor een lage overgangsweerstand en een duurzame, stabiele verbinding.
Het compacte ontwerp maakt de blokken uitermate geschikt voor montage in SEP-verdelers, waaronder de Livion-DB serie en andere 1-fase behuizingen. De set is ideaal voor nette aftakkingen, doorverbindingen of uitbreidingen binnen de groepenkast, waarbij de installateur profiteert van snel en betrouwbaar montagegemak.
De DB-SET1F4 voldoet aan de van toepassing zijnde Europese normen en is ontworpen voor residentiële en lichte utiliteitsinstallaties. Door de combinatie van compacte afmetingen, sterke klemtechniek en kleurgecodeerde aansluitingen is deze aftakblokset een onmisbaar accessoire voor een professionele en veilige afwerking van elke 1-fase verdeler
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | DB-SET3F5 |
| Geschikt voor | SEP Livion/MST - groepenkasten |
| Conform | IEC 60947-7-1 / EN 60998-2-1 |
| Certificeringen | CE, RoHS |
Contacten
| Aantal polen | 5 |
|---|
Materiaal - behuizing
| Materiaal | Polyamide 66 (PA66) |
|---|---|
| Brandbaarheidsklasse isolatiemateriaal conform UL 94 | V0 |
| Met afdekking | Ja |
Gebruiksduur
| Garantie | 12 mnd |
|---|
Uitvoering
| Producttype | Distributie-klemmenblok |
|---|---|
| Aantal fasen | 3 |
| Pooltype | L1, L2, L3, N, PE |
| Nom. stroom (In) | 63 A |
| Nom. spanning (Ue) | 500 V |
Aansluitingen
| Aantal aansluitingen | 5 |
|---|---|
| Aansluitbare geleiderdoorsnede eendraads | 1,5 - 16 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1,5 - 10 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1,5 - 10 mm² |
| Aanstrip lengte (mm) | 7 |
| Aandraaimoment | 2 Nm |
| Aantal aansluitingen 10 mm² | 5 |
| Uitvoering elektrische aansluiting | Schroefverbinding |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Met aanraakbeveiliging | Ja |
| Met verzegelbare kap | - |
