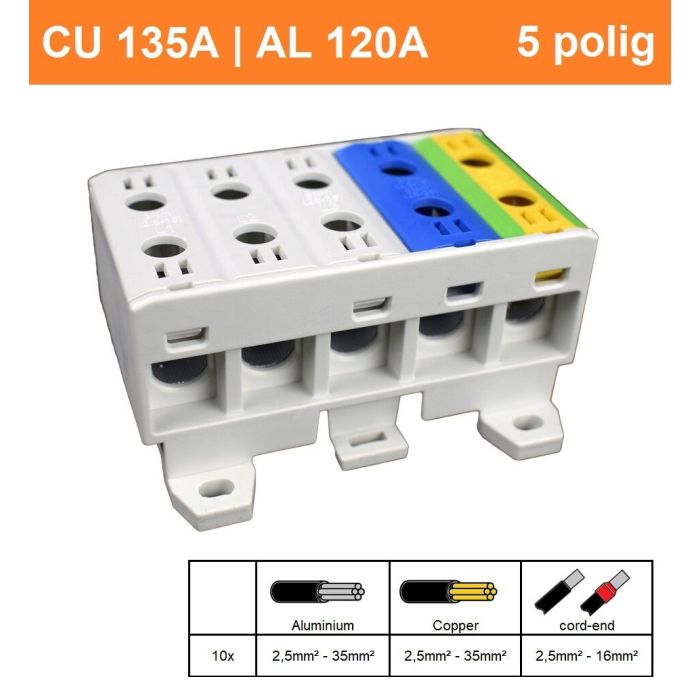

De SEP CK aansluit- en aftakklem is een universele oplossing en geschikt voor zowel aluminium- en koper- aansluitingen t/m 240mm2. De CK klemmen zijn afhankelijk van het type geschikt voor DIN- rail en bodem montage. De klemmen zijn zeer geschikt voor het voeden van bijvoorbeeld distributie- en besturing - borden of men kan deze gebruiken als doorlusblok. Daarnaast is er middels de beschikbare aansluitafdekkingen een mogelijkheid om codering via labels aan te brengen. Conform VDE 0220 Teil 1 en VDE 0220 Teil 2.
Technische data
Schotman Elektro
Merk
SEP Europe
Version
Aansluitklem
Conform
EN 60947-7-1 / EN 61238-1
Spanning | stroom
Nom. isolatiespanning Ui
IEC 1000V / US 600V
Nom. (meet)stroom In
Cu 135A / Al 120A
Montage
Montagewijze
DIN-rail 35 mm
Bedrijfstemperatuur
-5...80 °C
Vervuilingsgraad
3
Kleur - afwerking
Kleur
Grijs - Blauw - Geel/groen
2BA aanvulling
Schroefkop
Hexagon
Schroefkop maat
4mm
Connector
Class A
Afmetingen en gewicht
Breedte
79mm
Hoogte
40mm
Diameter
1/0.-6
Lengte
45mm
Gewicht
120gr
Contacten
Aantal polen
5
Aansluitingen
Aansluitbare geleiderdoorsnede eendraads
2.5 - 35
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
2.5 - 16
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls
0 - 0
Aandraaimoment
3 Nm (2,5-16mm2), 6 Nm (25-35mm2)
Aantal klemposities per pool
2
Uitvoering elektrische aansluiting 1
Schroefaansluiting
Uitvoering elektrische aansluiting 2
Schroefaansluiting
Materiaal - behuizing
Brandbaarheidsklasse isolatiemateriaal conform UL 94
