Verdeelkammen, aansluitrails, doorverbinders worden gebruikt om modulaire componenten zoals aardlekschakelaars, installatieautomaten, aardlekautomaten, etc. onderling met elkaar te verbinden. Door het gebruiken van een verdeelkam krijgt de verdeler/groepenkast een gestructureerde en overzichtelijke indeling. Het gebruik van verdeelkammen verminderd het aantal aansluitdraden drastisch in een verdeler/groepenkast. SEP heeft een ruim assortiment aan verdeelkammen, aansluitrails en doorverbinders in het leveringspakket in zowel 10mm2, 16mm2 en 30mm2.
Technische data
Schotman Elektro
Merk
SEP Europe

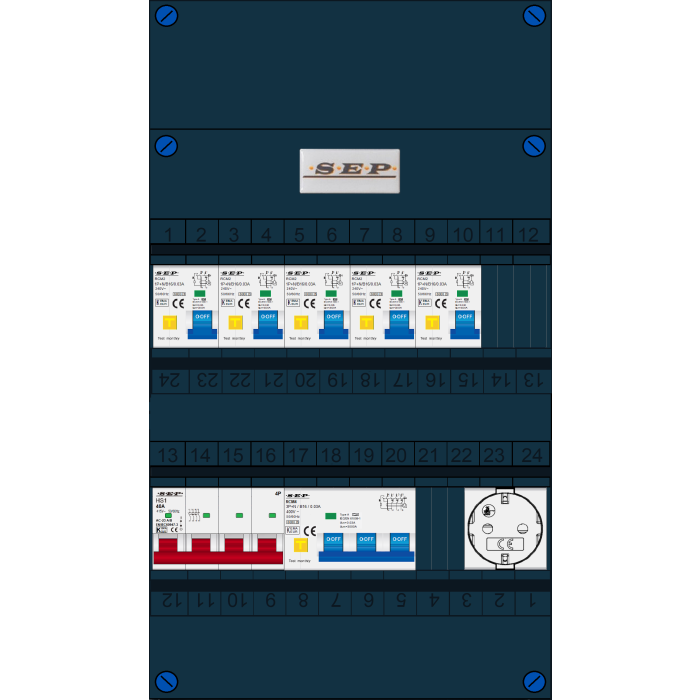

Productmodel
FS42A-4051-C1
Conform
IEC 60439-1 | EN 60947-7-1 | BS EN 60947-7-1
Certificeringen
CE, UKCA
Samenstelling
Beveiliging
Installatie-/aardlekautomaat
Aantal polen hoofdschakelaar
4
Hoofdschakelaar - nom. stroom
40A
Totaal aantal groepen
6
Aantal lichtgroepen
5
Aantal aardlekautomaten
6
Kookgroep
Nee
Kookgroep geschikt als krachtgroep
N.v.t.
Met contactdoos
Ja
Met beltransformator
Nee
Overspanningsbeveiliging
Nee
Elektrische eigenschappen
Nom. isolatiespanning (Ui)
500V
Nom. stoothoudspanning (Uimp)
2,5kV
Overspanningscategorie
3
Vervuilingsgraad
2
Nom. continustroom (Iu)
63A
Max. stroom (Imax)
63/100A
Bescherming - isolatie
Beschermingsgraad (IP)
IP30
Veiligheid
Geïsoleerd
Ja
Uitvoering
Aantal fasen
3
Groepenkast Configurator
GC Fabricaat
SEP
GC Systeem
Kunststof - CHB
GC Afmetingen
330(+70)x220x105mm
GC Serie
Standaard
GC Fase(n)
3F
GC Net aansluiting
3F - 25A, 3F - 35A, 3F - 40A
GC Hoofdschakelaar
4p/40A
GC Soort beveiliging
Aardlekautomaat
GC Uitvoering aardlekbeveiliging
Type A
GC Lichtgroepen
5
GC Krachtgroepen
1
GC Kookgroep
-
GC PV-groep
-
GC EV-groep
-
GC Beltrafo
-
GC Contactdozen
1
Gebruiksvoorwaarden | Montage
Montagewijze
Opbouw (stucwerk)
Aanbouwmogelijkheid
Ja
Materiaal - behuizing
Materiaal behuizing
Kunststof
Brandbaarheidsklasse isolatiemateriaal conform UL 94
