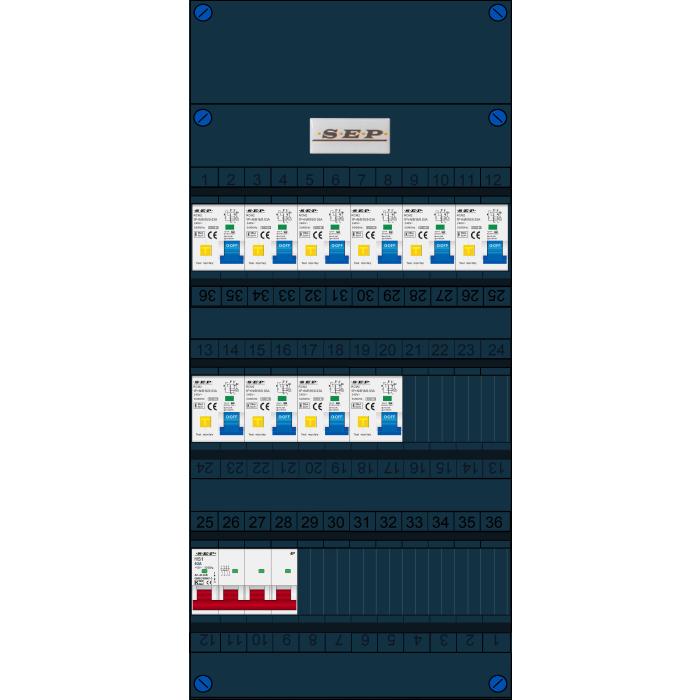

De SEP FS63A serie groepenkast is een woningbouw verdeler welke is voorbereid op PV en EV aansluitingen. De hoofdschakelaar, aardlekschakelaars en interne bedrading zijn uitgevoerd en geschikt voor 63A. Doordat de breedte van 220mm gelijk is aan de oude groepenkast is het uitwisselen zeer eenvoudig en hoeft er weinig te worden aangepast. Buiten de standaard leverbare groepenkasten is het mogelijk om een klant-specifieke oplossing aan te vragen. Deze kasten zijn eenvoudig uit te breiden. Alle groepenkasten worden in eigen beheer geassembleerd en getest. Alle componenten worden onder spanning getest, de gebruikte aansluitmaterialen zijn specifiek ontworpen voor deze toepassing. Iedere schroef wordt met de hand aangedraaid op de juiste aandraaimoment.
Technische data
Schotman Elektro
Merk
SEP Europe
Productmodel
FS63A-4100
Conform
NEN-EN-IEC 61439-3
Samenstelling
Beveiliging
Installatie-/aardlekautomaat
Aantal polen hoofdschakelaar
4
Hoofdschakelaar - nom. stroom
63A
Totaal aantal groepen
10
Aantal lichtgroepen
10
Aantal aardlekautomaten
10
Kookgroep
Nee
Kookgroep geschikt als krachtgroep
N.v.t.
Met contactdoos
Nee
Met beltransformator
Nee
Overspanningsbeveiliging
Nee
Gebruiksvoorwaarden | Montage
Montagewijze
Opbouw (stucwerk)
Aanbouwmogelijkheid
Ja
Materiaal - behuizing
Materiaal behuizing
Kunststof
Met transparant deksel
Ja
Aantal rijen
1
Transparant deksel/deur
Ja
Afmetingen en gewicht
Breedte
220mm
Hoogte
410+70mm
Diepte
105mm
Uitvoering
Aantal fasen
3
Groepenkast Configurator
GC Fabricaat
SEP
Afmetingen (h x b x d)
410(+70)x220x105mm
GC Serie
Standaard
Aantal fase(s)
3 fase
Type hoofdschakelaar
4p / 63A
Type uitvoering
Aardlekautomaat
GC Uitvoering aardlekbeveiliging
Type A
Aantal lichtgroepen
10
Aantal krachtgroepen
-
Kookgroep (2p + 2n)
-
GC PV-groep
-
GC EV-groep
-
Beltrafo
-
Contactdoos (1V / 2V)
-
Bescherming - isolatie
Beschermingsgraad (IP)
IP30
Veiligheid
Geïsoleerd
Ja
Extra aanvulling
Aansluiting 1
Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Aansluiting 2
Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
