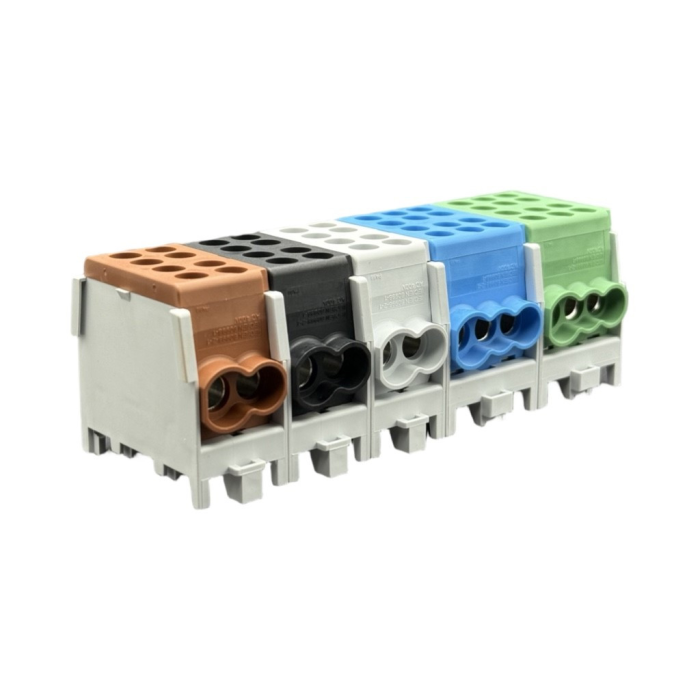

SEP HDB-25/16a hoofdleiding-aftakklem (SET), 5-polig, bruin/zwart/grijs/blauw/groen
SEP HDB-25/16a hoofdleiding-aftakklem (SET), 5-polig, bruin/zwart/grijs/blauw/groen
- Bestelnummer
- 2110300590
- Productcode
- HDB-25/16.RST-NP3
- EAN
- 8718959077494
- Omdooseenheid
- 10
- Verpakkingseenheid
- 1 stuks
- Minimale afname
- VPE
2● | 2● | 2● | 3● | 3●
BRUIN | ZWART | GRIJS | BLAUW | GROEN
Technische omschrijving
Hoofdleidingaftakklem (HLAK)
SEP HDB hoofdleiding aftakklemmen (afgekort HLAK) zijn essentiële componenten in elektrische installaties, vooral voor het veilig aftakken van hoofdleidingen naar verdeelpunten. Het gebruik van twee schroeven per klem verhoogt de betrouwbaarheid en veiligheid, omdat het voorkomt dat de verbindingen losraken bij het bewegen of buigen van de kabels. Deze klemmen kunnen eenvoudig worden gekoppeld om een modulair verdeelblok te vormen.
De SEP HDB-serie biedt extra flexibiliteit, met klemafdekkingen in verschillende kleuren (buin, zwart, grijs, blauw, geel/groen en groen). Die voldoen aan de gebruikelijke kleurcoderingen voor elektrische bekabeling, waardoor het werken aan installaties veiliger en overzichtelijker wordt.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | HDB-25/16.RST-NP3 |
| Conform | IEC 60998-2-1 / IEC 60947-7-1 |
| Certificeringen | CE, UKCA, CB, RoHS |
Elektrische eigenschappen
| Nom. isolatiespanning (Ui) | 1000V |
|---|---|
| Nom. stoothoudspanning (Uimp) | 8kV |
| Vervuilingsgraad | 3 |
| Nom. (meet)stroom | 101A |
Gebruiksvoorwaarden | Montage
| Montagewijze | DIN-rail 35 mm |
|---|---|
| Aanbouwmogelijkheid | Ja |
| Bedrijfstemperatuur | -5...80 °C |
Materiaal - behuizing
| Brandbaarheidsklasse isolatiemateriaal conform UL 94 | V0 |
|---|
Veiligheid
| Geïsoleerd | Ja |
|---|
Contacten
| Aantal polen (totaal) | 5 |
|---|---|
| Aantal polen | 5 |
Aansluitingen
| Aantal aansluitingen totaal | 24 |
|---|---|
| Aansluitbare geleiderdoorsnede eendraads | 2,5-25mm2 (2.5Nm) | 2,5-16mm2 (2Nm) |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 2,5-16mm2 (2.5Nm) | 2,5-10mm2 (2Nm) |
| Aandraaimoment | 2,5Nm (6-25mm2 | 2Nm (2,5-16mm2) |
| Aantal aansluitingen 16 mm | 24 |
| Aantal klemposities per pool | 4 / 4 / 4 / 6 / 6 |
| Uitvoering elektrische aansluiting 1 | Schroefaansluiting |
| Uitvoering elektrische aansluiting 2 | Schroefaansluiting |
| Aantal klemposities per aansluitniveau | 2 |
Bescherming - isolatie
| Beschermingsgraad (IP) | IP20 |
|---|
Kleur - afwerking
| Kleur | Bruin / Zwart / Grijs / Blauw / Groen |
|---|
Afmetingen en gewicht
| Breedte | 127,6 mm |
|---|---|
| Hoogte | 44,5 mm |
| Diepte | 41 mm |
| Gewicht | 0,290 kg |
