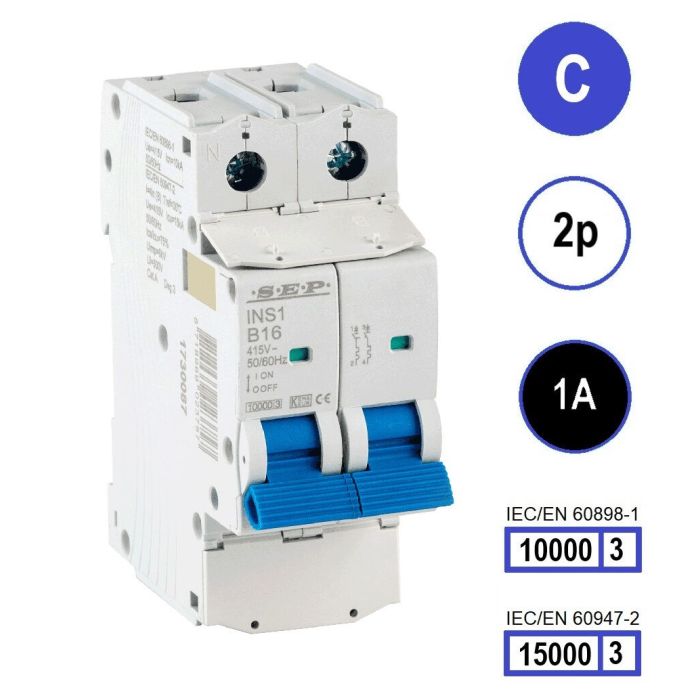

SEP INS1 inst.aut 2p - C - 1A - 10/15kA
SEP INS1 installatieautomaat - 2 polig - C - 1A - 10/15kA
- Bestelnummer
- 3111000730
- Fabrikant
- SEP Europe
- Productcode
- INS1-2C01
- EAN
- 8718959020766
- Omdooseenheid
- 60
- Verpakkingseenheid
- 6 stuks
- Minimale afname
- VPE
Technische omschrijving
De SEP INS1-2C01 is een hoogwaardige installatieautomaat (MCB) ontworpen voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting. Deze uitvoering is 2-polig, met C-karakteristiek en een nominale stroom van 1A.
De INS1-serie onderscheidt zich door haar compacte bouwvorm (18 mm per pool) in combinatie met een hoge afschakelcapaciteit van 10 kA conform IEC/EN 60898-1 en 15 kA volgens IEC/EN 60947-2. De serie is leverbaar in een bereik van 1A tot en met 125A, met B-, C- en D-karakteristiek, en in uitvoeringen 1-polig, 2-polig, 3-polig, 4-polig, 1P+N en 3P+N. Alle automaten zijn standaard voorzien van een verzegelbare aansluitafdekking, wat extra veiligheid biedt tijdens en na installatie. Dankzij de robuuste constructie is de INS1 geschikt voor residentiële, utiliteits- en industriële toepassingen.
Veel merken beperken hun serie installatieautomaten tot 63A, waarna men overschakelt op bredere, industriële automaten. SEP combineert residentieel en industriële toepassingen tot en met 125A in slechts 18mm per pool (in één compacte serie) wat uniek.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | INS1-2C01 |
| Conform | IEC/EN60898-1, IEC/EN60947-2 |
| Certificeringen | Kema Keur, CE, CB, UKCA, RoHs |
Contacten
| Aantal polen (totaal) | 2 |
|---|---|
| Aantal beveiligde polen | 2 |
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 1,5 - 50 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1,5 - 35 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1,5 - 35 mm² |
| Aanstrip lengte (mm) | 10 mm |
| Aandraaimoment | 2,5 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | middels accessoire |
| Verzegelbaar | Ja |
Afmetingen en gewicht
| Breedte | 36mm |
|---|---|
| Hoogte | 90mm |
| Diepte | 69mm |
| Bouwbreedte (TE) | 2 |
| Gewicht | 0,248 |
Uitvoering
| Producttype | Installatieautomaat |
|---|---|
| Pooltype | 2P |
| Uitschakelkarakteristiek | C |
| Nom. stroom (In) | 1 A |
| Nom. spanning (Ue) | 415 V |
| Kortsluitvastheid (Icw) | 10 / 15 kA |
| Aantal module-eenheden | 2 |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50/60 Hz |
| Nom. isolatiespanning (Ui) | 500 V |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Nom. afschakelvermogen EN 60898 | 10 kA |
| Nom. afschakelvermogen IEC 60947-2 | 15 kA |
| Overspanningscategorie | III |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Vermogensverlies bij nominale stroom (In) | 2.62 W |
| Vermogensverlies per pool bij noiminaal stroom (In) | 1.31 W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | 2000 m |
|---|---|
| Montagewijze | DIN-rail |
| Nevenapparaat mogelijk | Ja |
| Bedrijfstemperatuur | -25 ⁰C ... +40 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Gebruiksduur
| Elektrische gebruiksduur | 4.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
