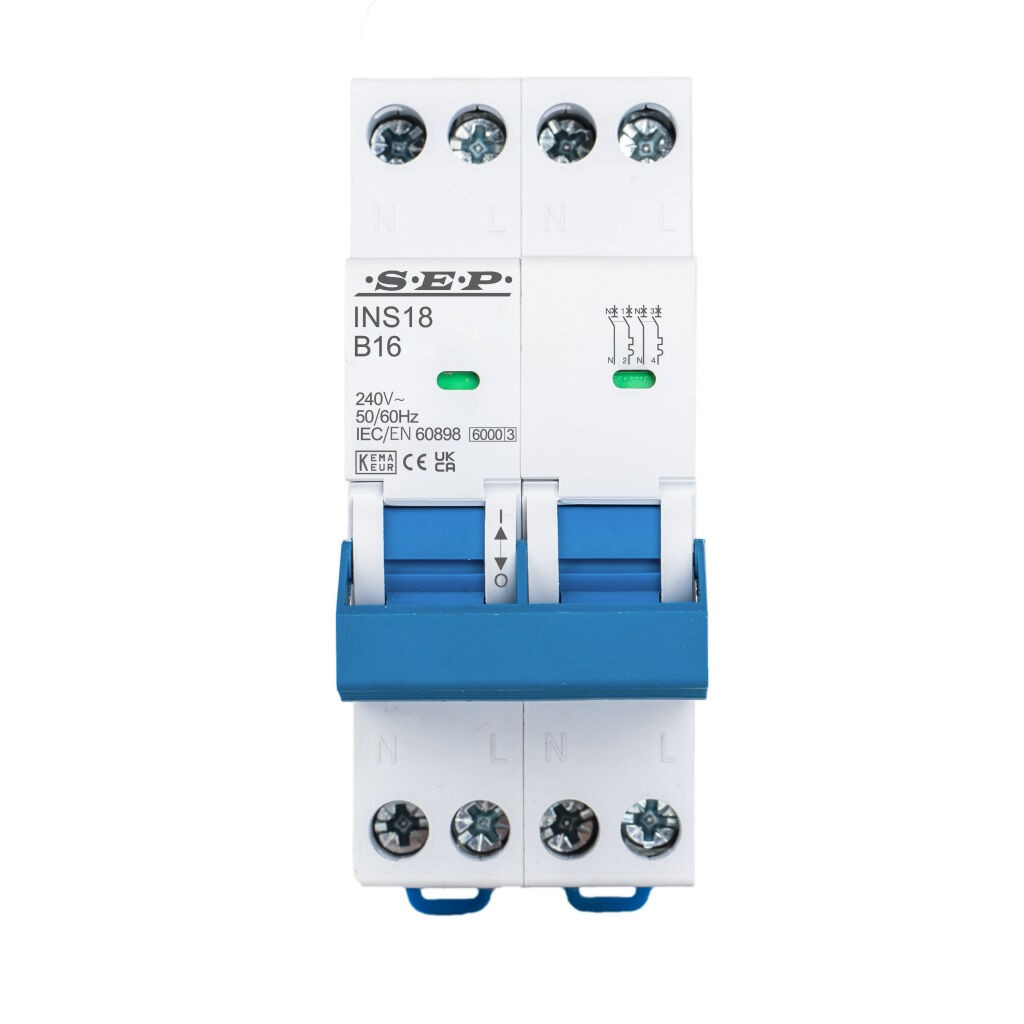

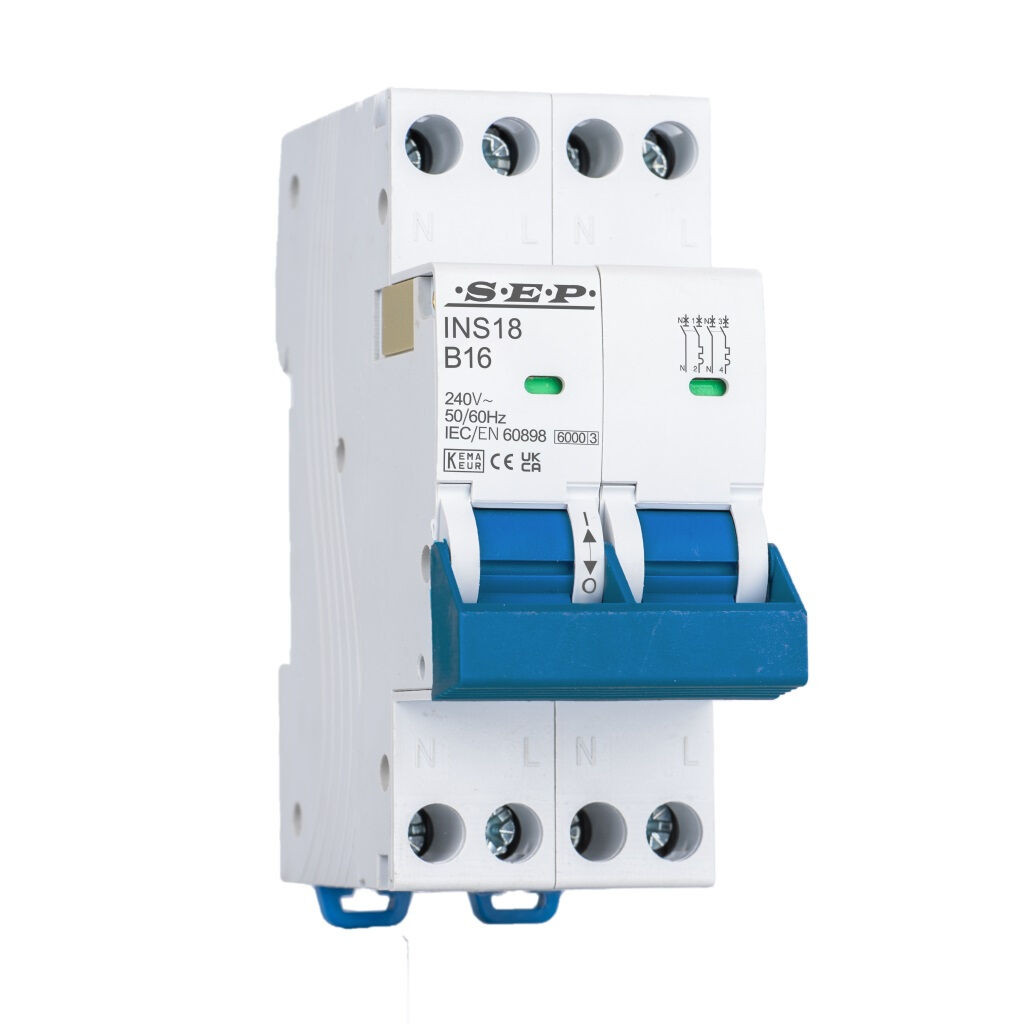

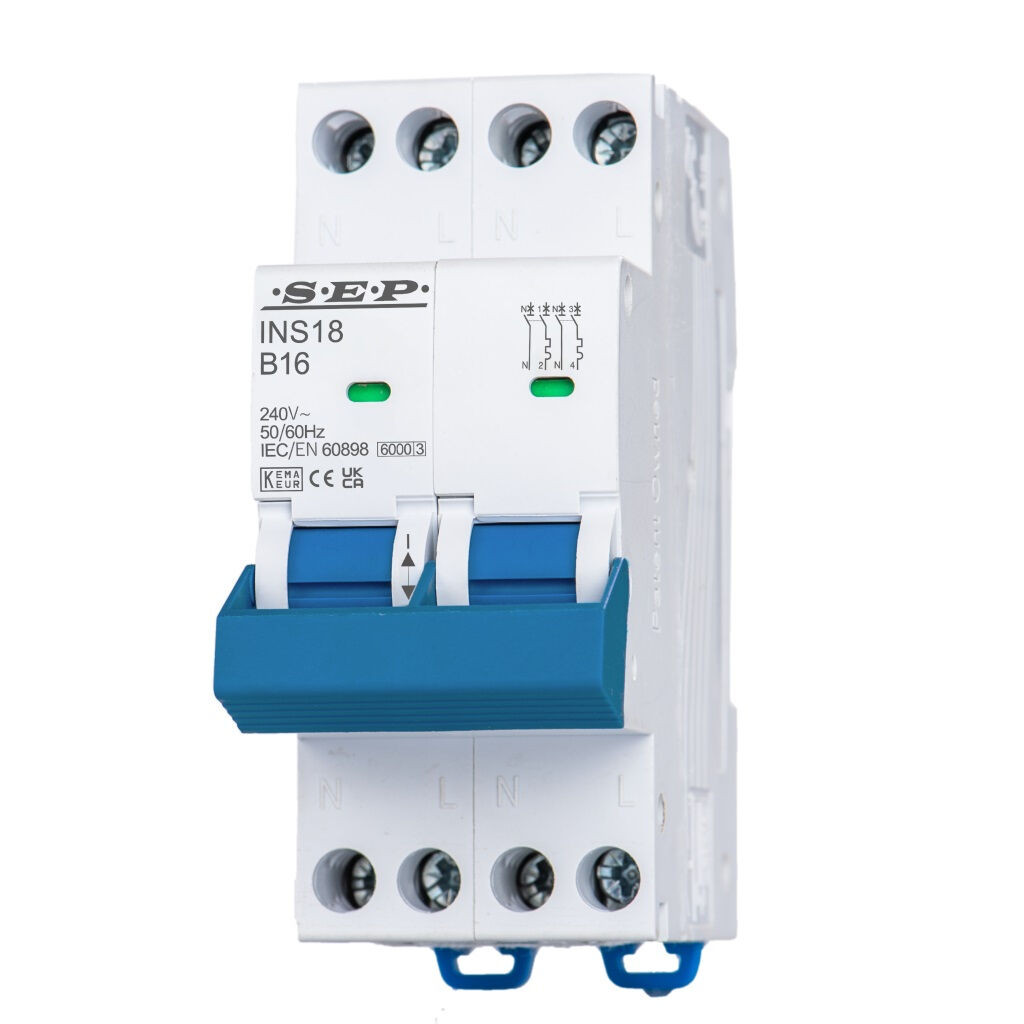

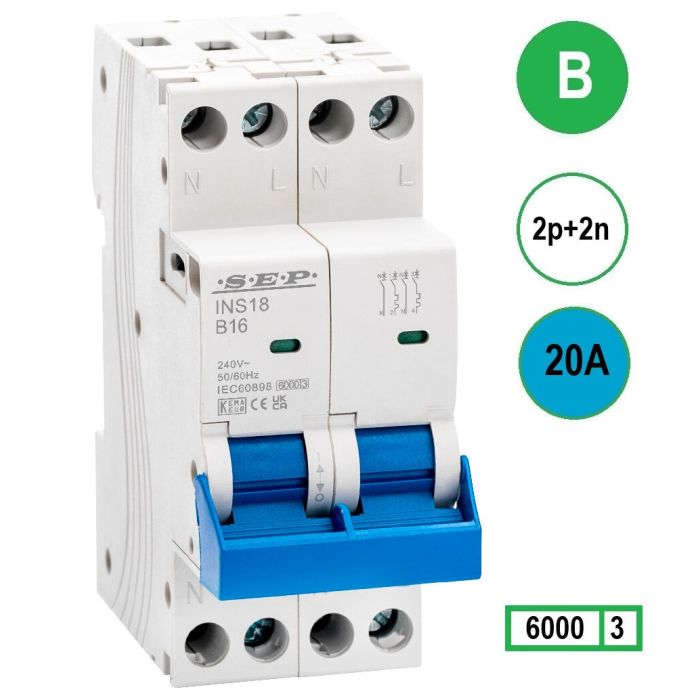

SEP INS18-2N-B20 inst. 2p+2n B20 6kA (36mm)
SEP Installatieautomaat 2p+2n B20 6kA - kook-/fornuis- groep
- Bestelnummer
- 3101541120
- Fabrikant
- SEP Europe
- Productcode
- INS18-2N-B20
- EAN
- 8718959008177
- Omdooseenheid
- 60
- Verpakkingseenheid
- 5 stuks
- Minimale afname
- VPE
€452
Technische omschrijving
Compacte SEP installatieautomaat heeft een hoog schakelvermogen wordt gebruikt voor de bescherming tegen overbelasting en kortsluiting in 50/60Hz systemen. Nominale spanning 230V, nominale stroom tot maximaal 40A. De INS kan ook worden gebruikt voor niet-frequent aan- en af- schakelen onder normale omstandigheden. Geschikt voor DIN rail montage. SEP INS18 installatieautomaten serie is gemaakt op dezelfde steekmaat als de RCD18, RCE1 en de HS18, zodat deze eenvoudig door te verbinden zijn met deze componenten.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Conform | IEC/EN 60898 |
| Certificeringen | Kema Keur, CE, CB, UKCA, RoHs |
Contacten
| Aantal polen (totaal) | 4 |
|---|---|
| Aantal beveiligde polen | 2 |
Aansluitingen
| Aansluitbare geleiderdoorsnede eendraads | 1,5-16mm2 |
|---|---|
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1,5-10mm2 |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1,5-10mm2 |
| Aandraaimoment | 1.2Nm |
Bescherming - isolatie
| Beschermingsgraad (IP) | IP20 |
|---|
2BA aanvulling
| Uitvoering polen | 2P+2N |
|---|
Uitvoering
| Producttype | Installatieautomaat |
|---|---|
| Uitschakelkarakteristiek | B |
| Nom. stroom (In) | 20 A |
Elektrische eigenschappen
| Nom. isolatiespanning (Ui) | 500 V |
|---|---|
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen EN 60898 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | - |
| Overspanningscategorie | III |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Nom. (meet)stroom | 20 |
| Nom. (meet)spanning | 230 |
| Vermogensverlies bij nominale stroom (In) | 4.20 W |
Gebruiksvoorwaarden | Montage
| Montagewijze | DIN-rail |
|---|---|
| Inbouwdiepte | 74 |
| Nevenapparaat mogelijk | Ja |
| Bedrijfstemperatuur | -5⁰C + 40⁰C (with daily average < 35⁰C) |
Veiligheid
| Geïsoleerd | Ja |
|---|
Afmetingen en gewicht
| Breedte | 36mm |
|---|---|
| Hoogte | 89mm |
| Diepte | 74mm |
| Bouwbreedte (TE) | 2 |
| Gewicht | 0,116 kg |
