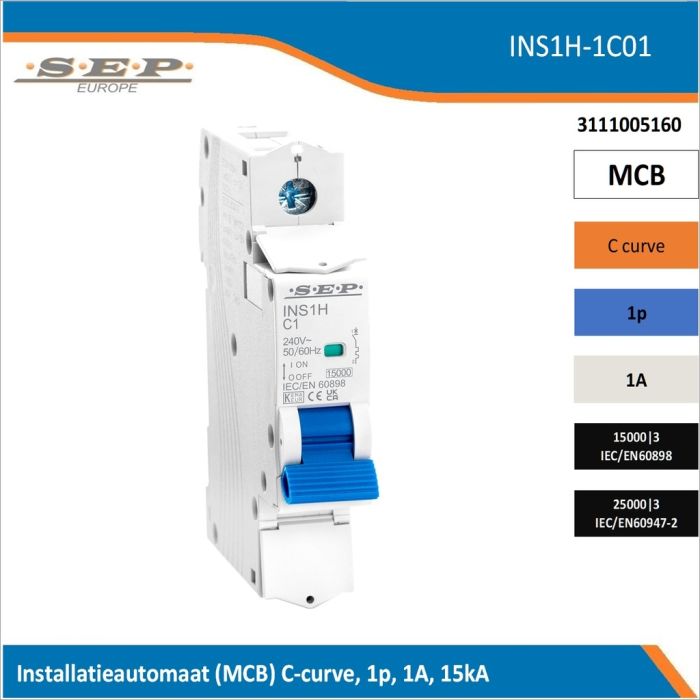

SEP INS1H inst.aut 1p - C - 1A - 15/25kA
- Bestelnummer
- 3111005160
- Fabrikant
- SEP Europe
- Productcode
- INS1H-1C01
- EAN
- 8718959080524
- Omdooseenheid
- 120
- Verpakkingseenheid
- 12 stuks
- Minimale afname
- VPE
Technische omschrijving
INS1H-1C01 is een installatieautomaat van SEP Europe uit de INS1H-serie, ontworpen voor zware toepassingen waar een hoge kortsluitvastheid en maximale betrouwbaarheid vereist zijn. Deze uitvoering schakelt 1-polig, heeft een nominale stroom van 1A, karakteristiek C, en biedt een kortsluitcapaciteit van 15kA volgens IEC/EN 60898-1 en 25kA volgens IEC/EN 60947-2.
De SEP Europe INS1H-serie is ontwikkeld voor installateurs en paneelbouwers die op zoek zijn naar een betrouwbare oplossing voor hoofdverdeelkasten, onderverdelers en industriële schakelkasten. Dankzij hun hoge kortsluitcapaciteit zijn deze automaten bijzonder geschikt voor omgevingen met een lage netimpedantie, waar foutstromen aanzienlijk kunnen oplopen.
De INS1H installatieautomaten combineren maximale beveiliging met een compacte modulaire bouwvorm. Waar conventionele automaten doorgaans beperkt blijven tot een kortsluitvastheid van 6kA of 10kA, gaat de INS1H-serie duidelijk verder. De uitvoeringen tot en met 32A bereiken een kortsluitcapaciteit van 15kA volgens IEC/EN 60898-1 en zelfs 25kA volgens IEC/EN 60947-2. Voor de zwaardere varianten van 40A, 50A en 63A geldt een kortsluitcapaciteit van 20kA volgens IEC/EN 60947-2.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | INS1H-1C01 |
| Conform | IEC/EN60898-1 | IEC/EN 60947-2 |
| Certificeringen | Kema Keur, CE, CB, UKCA, RoHS |
Contacten
| Aantal polen (totaal) | 1 |
|---|---|
| Aantal beveiligde polen | 1 |
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 1,5 - 50 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1,5 - 35 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1,5 - 35 mm² |
| Aanstrip lengte (mm) | 10 |
| Aandraaimoment | 2,5 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | middels accessoire |
| Verzegelbaar | Ja |
Afmetingen en gewicht
| Breedte | 18 mm |
|---|---|
| Hoogte | 86 mm |
| Diepte | 77 mm |
| Bouwbreedte (TE) | 1 |
| Gewicht | 0,126 kg |
Uitvoering
| Producttype | Installatieautomaat |
|---|---|
| Pooltype | 1P |
| Uitschakelkarakteristiek | C |
| Nom. stroom (In) | 1 A |
| Nom. spanning (Ue) | 415 V |
| Kortsluitvastheid (Icw) | 15 / 25 kA |
| Aantal module-eenheden | 1 |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50/60 Hz |
| Nom. isolatiespanning (Ui) | 500V |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Nom. afschakelvermogen EN 60898 | 15 kA |
| Nom. afschakelvermogen IEC 60947-2 | 25 kA |
| Overspanningscategorie | III |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Vermogensverlies bij nominale stroom (In) | 1,45 W |
| Vermogensverlies per pool bij noiminaal stroom (In) | 1,45 W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | 2000 m |
|---|---|
| Montagewijze | DIN-rail |
| Nevenapparaat mogelijk | Ja |
| Bedrijfstemperatuur | -25 ⁰C ... +55 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Gebruiksduur
| Elektrische gebruiksduur | 4.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
