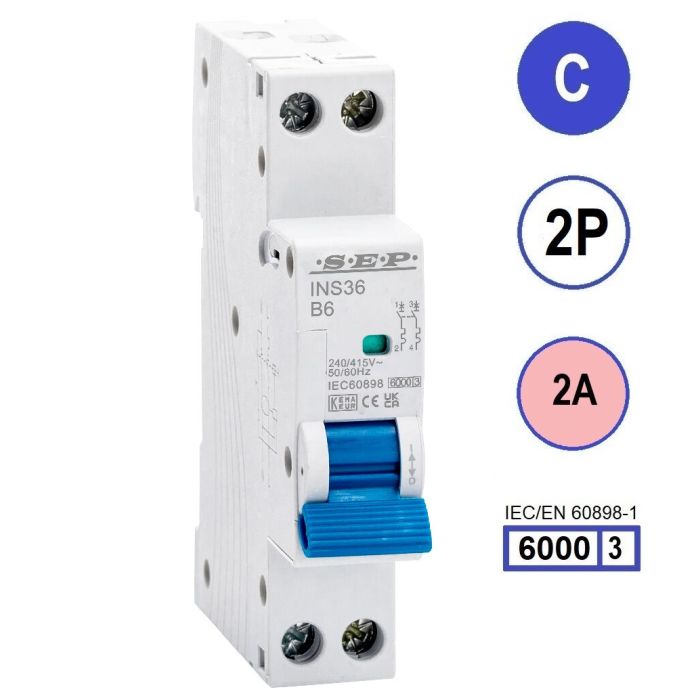

SEP INS36-2C02 inst. 2p C2 6kA (18mm)
SEP INS36 installatieautomaat 2 polig, 'C'- karakteristiek, 2A, 6kA
- Bestelnummer
- 3101652002
- Fabrikant
- SEP Europe
- Productcode
- INS36-2C02
- EAN
- 8718959026041
- Omdooseenheid
- 120
- Verpakkingseenheid
- 12 stuks
- Minimale afname
- VPE
€452
Technische omschrijving
Compacte SEP INS36 installatieautomaat is slechts 36mm (2 module) breed. De automaat heeft een hoog schakelvermogen en wordt gebruikt voor de bescherming tegen overbelasting en kortsluiting in 50/60Hz systemen. Nominale spanning 240/415V, nominale stroom tot maximaal 40A. De INS36 kan ook worden gebruikt voor niet-frequent aan- en af- schakelen onder normale omstandigheden. Geschikt voor DIN rail montage. SEP INS36 installatieautomaten serie is gemaakt op dezelfde steekmaat als de RCD18, RCD36, RCE1 en de HS18, zodat deze eenvoudig door te verbinden zijn met deze componenten.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | INS36-2C02 |
| Conform | IEC/EN 60898 |
| Certificeringen | Kema Keur, CE, CB, UKCA, RoHs |
Contacten
| Aantal polen (totaal) | 2 |
|---|---|
| Aantal beveiligde polen | 2 |
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 1,5 - 16 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1,5 - 10 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1,5 - 10 mm² |
| Aanstrip lengte (mm) | 10 |
| Aandraaimoment | 1,2 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | middels accessoire |
Afmetingen en gewicht
| Breedte | 36mm |
|---|---|
| Hoogte | 89mm |
| Diepte | 74mm |
| Bouwbreedte (TE) | 1 |
| Gewicht | 0,123 kG |
Uitvoering
| Producttype | Installatieautomaat |
|---|---|
| Pooltype | 2P |
| Uitschakelkarakteristiek | C |
| Nom. stroom (In) | 2 A |
| Nom. spanning (Ue) | 230 / 240 V |
| Kortsluitvastheid (Icw) | 6 kA |
| Aantal module-eenheden | 1 |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50 / 60 Hz |
| Nom. isolatiespanning (Ui) | 500 V |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen EN 60898 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | - |
| Overspanningscategorie | III |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Vermogensverlies bij nominale stroom (In) | 3.20 W |
| Vermogensverlies per pool bij noiminaal stroom (In) | 1.60 W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | 2000 m |
|---|---|
| Montagewijze | DIN-rail |
| Nevenapparaat mogelijk | Ja |
| Bedrijfstemperatuur | -5 ⁰C ... +40 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Gebruiksduur
| Elektrische gebruiksduur | 4.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
