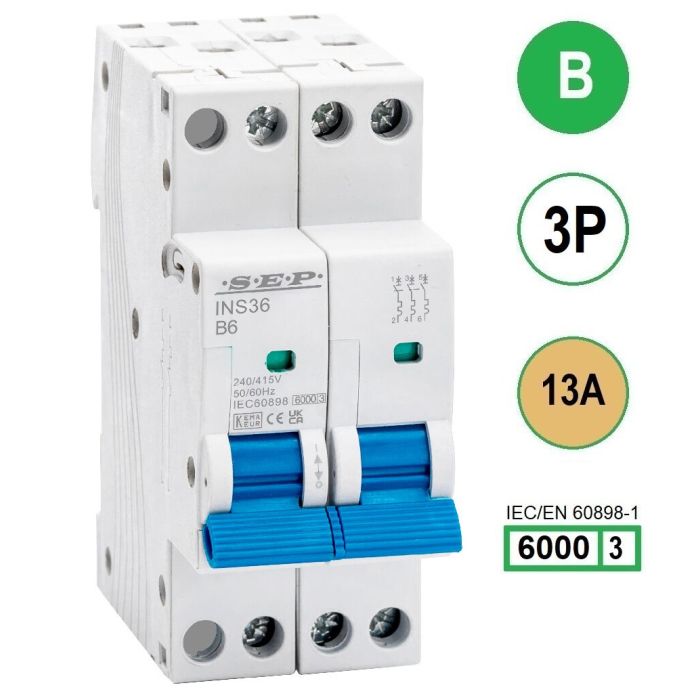

SEP INS36-3B13 inst. 3p B13 6kA (36mm)
SEP INS36 installatieautomaat 3P, 'B'- karakteristiek, 13A, 6kA
- Bestelnummer
- 3101645013
- Productcode
- INS36-3B13
- EAN
- 8718959067884
- Omdooseenheid
- 60
- Verpakkingseenheid
- 5 stuks
- Minimale afname
- VPE
€452
Op voorraad
Op werkdagen voor 15:00 besteld, morgen in huis
Technische omschrijving
Compacte SEP INS36 installatieautomaat is slechts 36mm (2 module) breed. De automaat heeft een hoog schakelvermogen en wordt gebruikt voor de bescherming tegen overbelasting en kortsluiting in 50/60Hz systemen. Nominale spanning 240/415V, nominale stroom tot maximaal 40A. De INS36 kan ook worden gebruikt voor niet-frequent aan- en af- schakelen onder normale omstandigheden. Geschikt voor DIN rail montage. SEP INS36 installatieautomaten serie is gemaakt op dezelfde steekmaat als de RCD18, RCD36, RCE1 en de HS18, zodat deze eenvoudig door te verbinden zijn met deze componenten.
Technische data
Overige_Onbekend
| Aantal beveiligde polen | 3 |
|---|
Contacten
| Aantal polen (totaal) | 3 |
|---|
Aansluitingen
| Aansluitbare geleiderdoorsnede eendraads | 1,5-16mm2 |
|---|---|
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1,5-10mm2 |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1,5-10mm2 |
| Aandraaimoment | 1.2Nm |
Bescherming - isolatie
| Energiebegrenzingsklasse | 3 |
|---|---|
| Beschermingsgraad (IP) | IP20 |
2BA aanvulling
| Uitschakelkarakteristiek | B |
|---|---|
| Uitvoering polen | 3P |
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | INS36-3B13 |
| Conform | IEC/EN 60898 |
| Certificeringen | Kema Keur, CE, CB, UKCA, RoHs |
Spanning | stroom
| Nom. (meet)stroom | 13A |
|---|---|
| Nom. (meet)spanning | 415VAC |
| Nom. isolatiespanning Ui | 500V |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen EN 60898 | 6kA |
| Nom. stoothoudspanning (Uimp) | 4kV |
| Vermogensverlies bij nominale stroom (In) | 4.29 W |
| Vermogensverlies per pool bij noiminaal stroom (In) | 1.43 W |
Montage
| Montagewijze | DIN-rail |
|---|---|
| Inbouwdiepte | 74 |
| Bedrijfstemperatuur | -5⁰C + 40⁰C (with daily average < 35⁰C) |
| Vervuilingsgraad | 2 |
Veiligheid
| Geïsoleerd | Ja |
|---|
Afmetingen en gewicht
| Breedte | 36mm |
|---|---|
| Hoogte | 89mm |
| Diepte | 74mm |
| Bouwbreedte (TE) | 2 |
| Gewicht | 0,215 kg |
