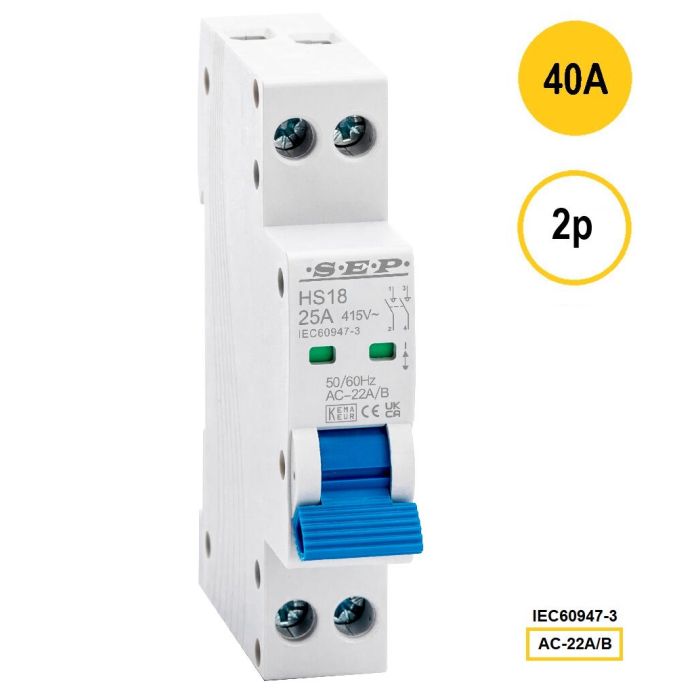

SEP HS18 Last.scheider 2p 40Amp (18mm)
SEP lastschakelaar 2 polig 40 Ampère (18mm)
- Bestelnummer
- 3102200040
- Fabrikant
- SEP Europe
- Productcode
- HS18-240
- EAN
- 8718959007743
- Omdooseenheid
- 120
- Verpakkingseenheid
- 10 stuks
- Minimale afname
- VPE
Technische omschrijving
De SEP HS18-225 is een 2-polige modulaire hoofdschakelaar uit de SEP Compact serie, ontworpen voor betrouwbare scheiding van stroomkringen in woningbouw, utiliteit en lichte industrie. Deze compacte lastscheider is geschikt voor een nominale stroom van 25 A en werkspanningen tot 415 V~.
Dankzij de uitvoering volgens IEC 60947-3 en classificatie AC-21A/B en AC-22A/B, is deze hoofdschakelaar geschikt voor zowel ohmse als licht inductieve belastingen. De HS18-serie kenmerkt zich door een ruimtekritisch ontwerp: met slechts 1 module per pool bespaart deze schakelaar tot wel 50% ruimte ten opzichte van conventionele hoofdschakelaars.
De SEP HS18 is leverbaar in 2-polige en 4-polige uitvoeringen, in 25A en 40A varianten. Dankzij de compacte bouwvorm, schroefklemmen en keurmerken zoals KEMA KEUR, CE en UKCA is de schakelaar uitstekend toepasbaar in groepenkasten, verdeelinrichtingen en modulaire railkasten.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | HS18 |
| Geschikt voor | AC-22A/B |
| Conform | IEC/EN 60947-3 |
| Certificeringen | Kema Keur, CE, CB, UKCA, RoHs |
Contacten
| Aantal polen | 2 |
|---|
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 1.5 - 16 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1.5 - 10 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1.5 - 10 mm² |
| Aanstrip lengte (mm) | 10 |
| Aandraaimoment | 1,2 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Met aanraakbeveiliging | middels accessoire |
| Met verzegelbare kap | - |
| Vergrendelbaar | middels accessoire |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | - |
| Uitvoering als veiligheidsschakelaar | - |
Afmetingen en gewicht
| Breedte | 18mm (17,8) |
|---|---|
| Hoogte | 83mm |
| Diepte | 77mm |
| Bouwbreedte (TE) | 1 |
| Gewicht | 0,076 kg |
Uitvoering
| Producttype | Lastschakelaar |
|---|---|
| Pooltype | 2P |
| Nom. stroom (In) | 40 A |
| Nom. spanning (Ue) | 415 V |
| Compacte versie van de lastscheider | Ja |
| Aantal module-eenheden | 1 |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50 / 60 Hz |
| Frequentie | 50/60 Hz |
| Nom. isolatiespanning (Ui) | 500 V |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | III |
| Vervuilingsgraad | 2 |
| Vermogensverlies bij nominale stroom (In) | 1.69 W |
| Vermogensverlies per pool bij noiminaal stroom (In) | 0.85 W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | 2000 m |
|---|---|
| Montagewijze | DIN-rail |
| Bedrijfstemperatuur | -5 ⁰C ... +65 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Gebruiksduur
| Elektrische gebruiksduur | 4.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
