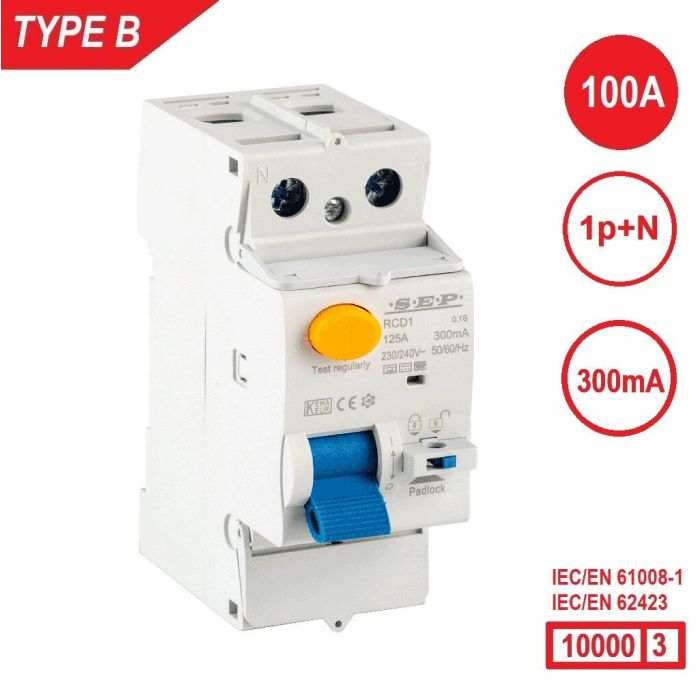

SEP RCD1 Type B al.schak 2p 100A 300mA 10kA
SEP RCD1 aardlekschakelaar 2 polig, 100A, 300mA, 10kA, Type B
- Bestelnummer
- 3112001400
- Productcode
- RCD1-2B-10030
- EAN
- 8718959024801
- Omdooseenheid
- 60
- Verpakkingseenheid
- 6 stuks
- Minimale afname
- VPE
€452
Op voorraad
Op werkdagen voor 15:00 besteld, morgen in huis
Technische omschrijving
De SEP RCD1 is een complete serie aardlekschakelaars in zowel 2 polig (1p+n) als 4 polig (3p+n) uitvoering. De serie bestrijkt een range vanaf 16A t/m 125A, met een gevoeligheid van 10,30,100,300 en 500mA. Eveneens zijn er kortstondig vertraagde uitvoeringen [G] en selectieve uitvoering [S] te verkrijgen. Buiten de standaard type A uitvoering zijn er ook type B te verkrijgen. Aardlekschakelaars <63A voldoen aan de Belgische voorwaarden en zijn (worden) voorzien van de opdruk 22,5kA2s / 3000A.
Technische data
Overige_Onbekend
| Aantal beveiligde polen | 1 |
|---|
Spanning | stroom
| Nom. (meet)stroom | 100A |
|---|---|
| Nom. (meet)spanning | 230/240V |
| Nom. isolatiespanning Ui | 500V |
| Nom. foutstroom | 300mA |
| Type lekstroom | B |
| Stootspanningsvastheid | 3.000 A |
| Overspanningscategorie | 3 |
| Frequentie | 50/60Hz |
| Nom. stoothoudspanning (Uimp) | 6kV |
| Kortsluitvastheid (Icw) | 10kA |
| Meeschakelende nul | Ja |
| Vermogensverlies bij nominale stroom (In) | 24.00 W |
| Vermogensverlies per pool bij noiminaal stroom (In) | 12.00 W |
Montage
| Montagewijze | Din-rail |
|---|---|
| Nevenapparaat mogelijk | Ja |
| Bedrijfstemperatuur | -25⁰C + 40⁰C (dagelijks gemiddelde < 35⁰C) |
| Vervuilingsgraad | 2 |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vertraagd | Nee |
Contacten
| Aantal polen (totaal) | 2 |
|---|
Schotman Elektro
| Productmodel | RCD1-2B-10030 |
|---|---|
| Aantal polen | 1+N-polig |
Aansluitingen
| Aansluitbare geleiderdoorsnede eendraads | 4 t/m 50 mm² |
|---|---|
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 4 t/m 35mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 4 t/m 35mm² |
| Aandraaimoment | 3.5Nm |
Bescherming - isolatie
| Selectieve bescherming | Nee |
|---|---|
| Energiebegrenzingsklasse | 3 |
| Beschermingsgraad (IP) | IP20 |
| Vergrendelbaar | Ja |
2BA aanvulling
| Merk | SEP Europe |
|---|---|
| Certificeringen | Kema Keur, CE, CB, UKCA, RoHs |
| Conform | IEC/EN 61008-1 + IEC/EN 61008-2-1 | IEC/EN 62423 |
| Afsluitbaar | Ja |
| Kortstondigvertraagd type | Nee |
| Delingsmaat | 18mm |
Afmetingen en gewicht
| Breedte | 36mm |
|---|---|
| Hoogte | 90mm |
| Diepte | 72mm |
| Bouwbreedte (TE) | 2 |
| Gewicht | 0.28 kg |
