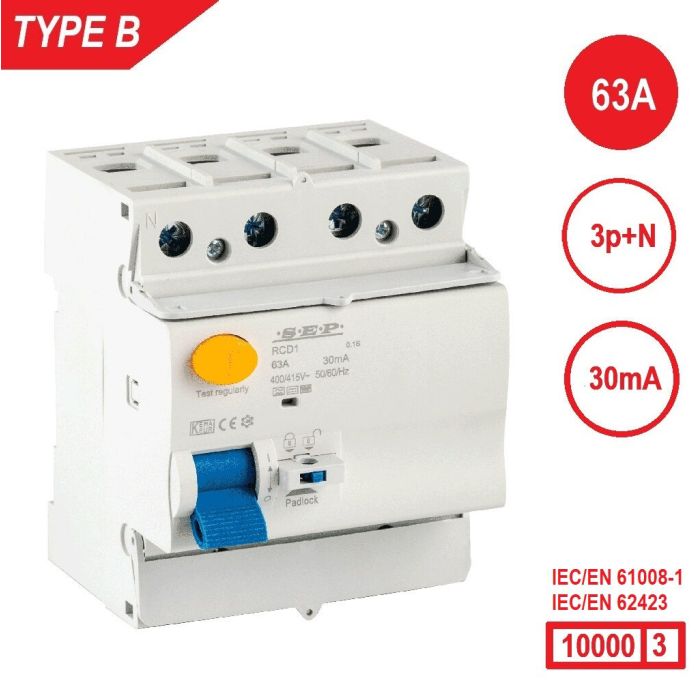

SEP RCD1 Type B al.schak 4p 63A 30mA 10kA
SEP RCD1 aardlekschakelaar 4 polig, 63A, 30mA, 10kA, Type B
- Bestelnummer
- 3112001610
- Fabrikant
- SEP Europe
- Productcode
- RCD1-4B-06303
- EAN
- 8718959025013
- Omdooseenheid
- 30
- Verpakkingseenheid
- 3 stuks
- Minimale afname
- VPE
€452
Technische omschrijving
De SEP RCD1 is een complete serie aardlekschakelaars in zowel 2 polig (1p+n) als 4 polig (3p+n) uitvoering. De serie bestrijkt een range vanaf 16A t/m 125A, met een gevoeligheid van 10,30,100,300 en 500mA. Eveneens zijn er kortstondig vertraagde uitvoeringen [G] en selectieve uitvoering [S] te verkrijgen. Buiten de standaard type A uitvoering zijn er ook type B te verkrijgen. Aardlekschakelaars <63A voldoen aan de Belgische voorwaarden en zijn (worden) voorzien van de opdruk 22,5kA2s / 3000A.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | RCD1-4B-06303 |
| Conform | IEC/EN 61008-1 + IEC/EN 61008-2-1 | IEC/EN 62423 |
| Certificeringen | Kema Keur, CE, CB, UKCA, RoHs |
Contacten
| Aantal beveiligde polen | 3 |
|---|---|
| Meeschakelende nul | Ja |
| Positie N-aansluiting | Links |
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 4 - 50 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 4 - 35 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 4 - 35 mm² |
| Aanstrip lengte (mm) | 10 |
| Aandraaimoment | 3,5 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | Ja |
| Verzegelbaar | Ja |
Afmetingen en gewicht
| Breedte | 72mm |
|---|---|
| Hoogte | 90mm |
| Diepte | 72mm |
| Bouwbreedte (TE) | 4 |
| Gewicht | 0,44 kg |
Uitvoering
| Producttype | Aardlekschakelaar |
|---|---|
| Pooltype | 4P |
| Nom. stroom (In) | 63 A |
| Nom. spanning (Ue) | 400 / 415 V |
| Nominale aardlekstroom (IΔn) | 30mA |
| Type lekstroom | B |
| Kortstondigvertraagd type | - |
| Selectieve bescherming | - |
| High-immunity uitvoering | - |
| Kortsluitvastheid (Icw) | 10 kA |
| Werkingsprincipe | spanningsonafhankelijk |
| Aantal module-eenheden | 4 |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50 / 60 Hz |
| Nom. isolatiespanning (Ui) | 500 V |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | III |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Vermogensverlies bij nominale stroom (In) | 19.06 W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | 2000 m |
|---|---|
| Montagewijze | Din-rail |
| Nevenapparaat mogelijk | Ja |
| Bedrijfstemperatuur | -25⁰C ... +55⁰C |
| Dagelijks gemiddelde | < 35⁰C |
| Opslag / transport | -25⁰C ... +70⁰C |
Gebruiksduur
| Elektrische gebruiksduur | 4.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
