SEP RCE1 Aardlekautom.2p+2n C20 30mA 6kA (18mm)

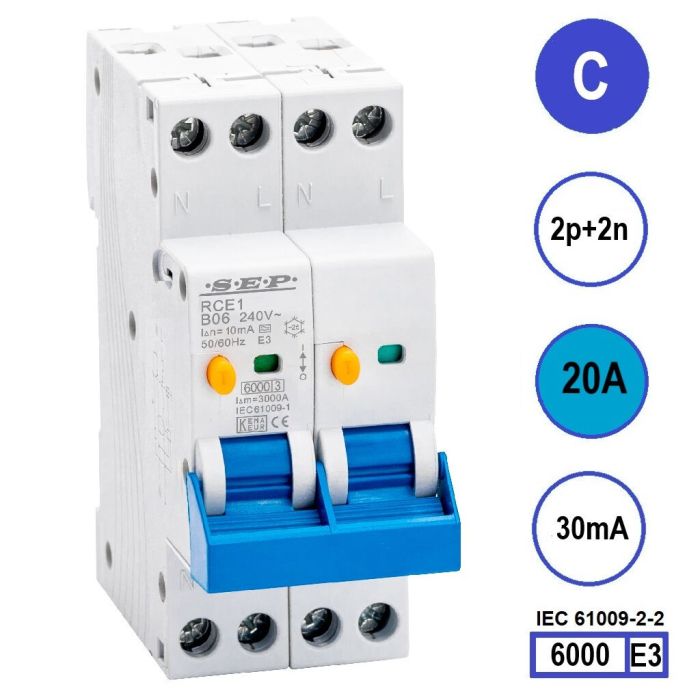

SEP RCE1 Aardlekautom.2p+2n C20 30mA 6kA (36mm) - kook-/fornuis- groep
- Bestelnummer
- 3105421020
- Fabrikant
- SEP Europe
- Productcode
- RCE1-2N-C20
- EAN
- 8718959012235
- Omdooseenheid
- 60
- Verpakkingseenheid
- 5 stuks
- Minimale afname
- VPE
€452
Technische omschrijving
SEP RCE1 aardlekautomaat, 1p+n in slechts één module van 18mm, (ook wel afgekort tot alamat) beveiligt een elektrische installatie tegen zowel een te hoge lekstroom (waarbij een foutstroom naar aarde wegvloeit), als tegen overstroom ten gevolge van overbelasting of kortsluiting. Aardlekautomaten zijn in feite een combinatie van een installatieautomaat en een aardlekschakelaar in één behuizing. De RCE1 heeft een minimale spanning van <40V nodig om te functioneren en mag derhalve volgens de NEN1010:2015 gebruikt worden als aanvullende beveiliging.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Conform | IEC/EN 61009-1 + IEC/EN 61009-2-2 |
| Certificeringen | Kema Keur, CE, RoHs |
Contacten
| Aantal polen (totaal) | 4 |
|---|---|
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Positie N-aansluiting | Links |
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 1,5 - 16 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1,5 - 10 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1,5 - 10 mm² |
| Aanstrip lengte (mm) | 10 |
| Aandraaimoment | 1,2 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | middels accessoire |
| Verzegelbaar | - |
Afmetingen en gewicht
| Breedte | 36 mm |
|---|---|
| Hoogte | 89 mm |
| Diepte | 72 mm |
| Bouwbreedte (TE) | 1 |
| Gewicht | 0,12 kg |
Uitvoering
| Pooltype | 2P+2N |
|---|---|
| Uitschakelkarakteristiek | C |
| Nom. stroom (In) | 20 A |
| Nom. spanning (Ue) | 230/240 V |
| Nominale aardlekstroom (IΔn) | 30 mA |
| Type lekstroom | A |
| Kortstondigvertraagd type | - |
| Selectieve bescherming | - |
| High-immunity uitvoering | - |
| Kortsluitvastheid (Icw) | 6 kA |
| Werkingsprincipe | spannings-afhankelijk |
| Aantal module-eenheden | 2 |
Elektrische eigenschappen
| Frequentie | 50/60 Hz |
|---|---|
| Frequentie | 50/60Hz |
| Nom. isolatiespanning (Ui) | 500 V |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | III |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Bedrijfsspanning (meetspanning) | ≥40 V |
| Vermogensverlies bij nominale stroom (In) | 5.00 W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | 2000 m |
|---|---|
| Montagewijze | DIN-rail |
| Nevenapparaat mogelijk | Ja |
| Bedrijfstemperatuur | -25 ⁰C ... +40 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Gebruiksduur
| Elektrische gebruiksduur | 4.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
