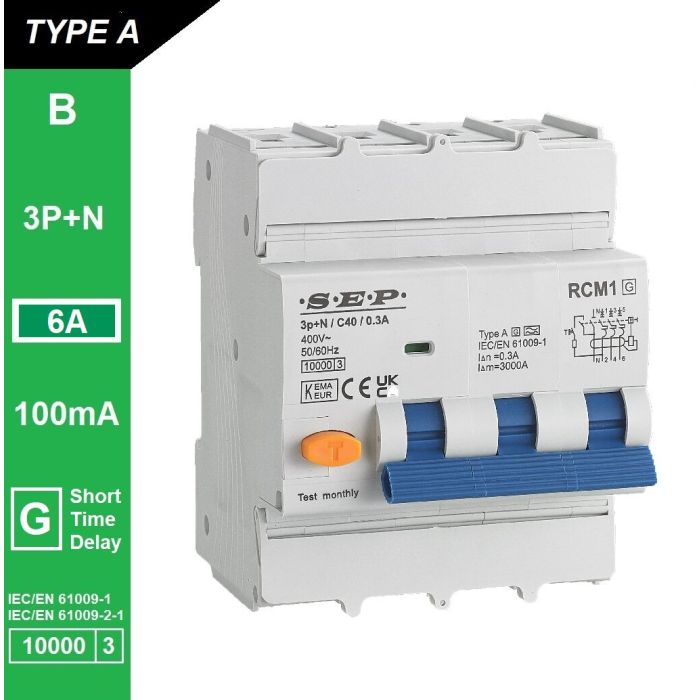

SEP RCM1 Aardlekautom. 3p+n, B06, 100mA, 10kA, Type A[G]
SEP RCM1 aardlekautomaat, 3p+n, B-karakteristiek, 6A, 100mA, 10kA, Type A[G]
- Bestelnummer
- 3104720080
- Kleur
- Grijs
- Productcode
- RCM1-4AG-B06.10
- EAN
- 8718959072529
- Omdooseenheid
- 30
- Verpakkingseenheid
- 3 stuks
- Minimale afname
- VPE
€452
Technische omschrijving
SEP RCM1 aardlekautomaat 10kA (ook wel afgekort tot alamat/haco) beveiligt een elektrische installatie tegen zowel een te hoge lekstroom (waarbij een foutstroom naar aarde wegvloeit), als tegen overstroom ten gevolge van overbelasting of kortsluiting. Aardlekautomaten (RCBO) zijn in feite een combinatie van een installatieautomaat (MCB) en een aardlekschakelaar (RCCB) in één behuizing. De SEP RCM1 is verkrijgbaar t/m 63A in B & C karakteristiek en met een gevoeligheid van 10, 30, 100 en 300mA Eveneens zijn er kortstondig vertraagde uitvoeringen [G] en selectieve uitvoeringen beschikbaar [S].
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | RCM1-4AG-B06.10 |
| Conform | IEC/EN 61009-1 | IEC/EN 61009-2-1 |
| Certificeringen | Kema Keur, CE, CB, UKCA, RoHs |
Contacten
| Aantal polen (totaal) | 4 |
|---|---|
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
Aansluitingen
| Aansluitbare geleiderdoorsnede eendraads | 1-35mm2 |
|---|---|
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1-25mm2 |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1-25mm2 |
| Aandraaimoment | 2Nm |
Bescherming - isolatie
| Beschermingsgraad (IP) | IP20 |
|---|
2BA aanvulling
| Afsluitbaar | Ja |
|---|
Uitvoering
| Uitschakelkarakteristiek | B |
|---|---|
| Nominale aardlekstroom (IΔn) | 100mA |
| Type lekstroom | A[G] |
| Kortstondigvertraagd type | Ja |
| Selectieve bescherming | Nee |
| High-immunity uitvoering | Ja |
| Kortsluitvastheid (Icw) | 10kA |
| Aantal module-eenheden | 4 |
Elektrische eigenschappen
| Frequentie | 50/60Hz |
|---|---|
| Nom. isolatiespanning (Ui) | 500V |
| Nom. stoothoudspanning (Uimp) | 4kV |
| Stootspanningsvastheid | 3.000A |
| Nom. afschakelvermogen EN 60898 | 10kA |
| Overspanningscategorie | III(3) |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Nom. (meet)stroom | 6A |
| Nom. (meet)spanning | 230/400V |
Gebruiksvoorwaarden | Montage
| Montagewijze | DIN-rail |
|---|---|
| Nevenapparaat mogelijk | Ja |
| Bedrijfstemperatuur | -25⁰C + 40⁰C (with daily average < 35⁰C) |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | middels attribuut |
| Vertraagd | Ja |
Afmetingen en gewicht
| Breedte | 72mm |
|---|---|
| Hoogte | 90mm |
| Diepte | 72mm |
| Bouwbreedte (TE) | 4 |
| Delingsmaat | 17.8mm |
