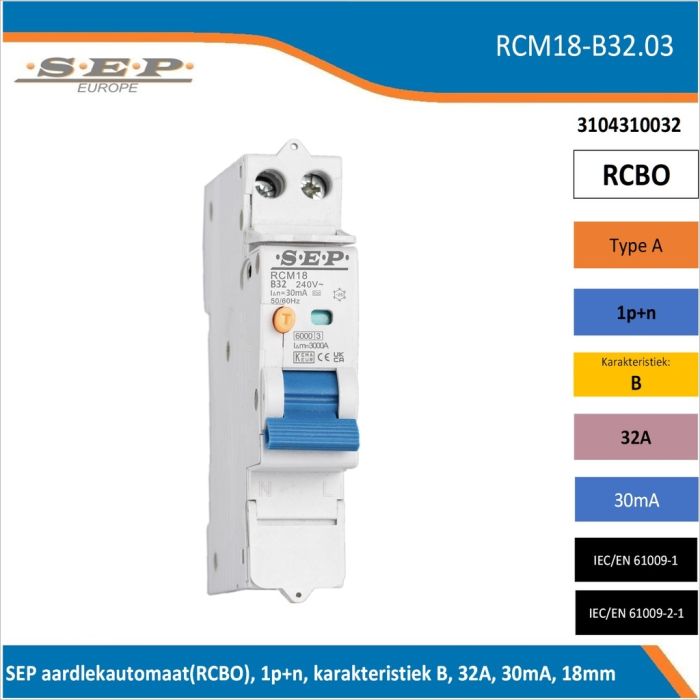

SEP RCM18 al.autom. 1p+n, B-kar, 32A, 30mA, 6kA (18mm)
SEP RCM18 aardlekautomaat, 1p+n, B-karakteristiek, 32A, 30mA, 6kA, 18mm (1 module)
- Bestelnummer
- 3104310032
- Fabrikant
- SEP Europe
- Productcode
- RCM18-B32.03
- EAN
- 8718959071072
- Omdooseenheid
- 120
- Verpakkingseenheid
- 12 stuks
- Minimale afname
- VPE
Spanningsonafhankelijk - voltage independent - acc. IEC/EN 61009-2-1
Technische omschrijving
De SEP RCM18-B32.03 is een spanningsonafhankelijke aardlekautomaat (RCBO) in uiterst compacte uitvoering van slechts 18 mm breed. Deze 1P+N automaat combineert de functies van een installatieautomaat en een aardlekschakelaar in één behuizing, waardoor zowel overstroombeveiliging (tegen overbelasting en kortsluiting) als aardlekbeveiliging (tegen gevaarlijke lekstromen naar aarde) gegarandeerd zijn.
Met een B-karakteristiek, een nominale stroom van 32 A, een uitschakelcapaciteit van 6 kA en een aardlekgevoeligheid van 30 mA biedt de RCM18 optimale veiligheid in residentiële en kleine utiliteitsinstallaties. Dankzij het spanningsonafhankelijke (elektromagnetische) werkingsprincipe blijft de beveiliging betrouwbaar functioneren, ook bij spanningsuitval.
De RCM18-serie is conform de internationale normen IEC/EN 61009-1 en IEC/EN 61009-2-1 en voorzien van CE, UKCA, CB en KEMA-KEUR certificering. Hiermee is de automaat geschikt voor toepassing in uiteenlopende verdeelinrichtingen en groepenkasten waar compacte afmetingen en hoge betrouwbaarheid gewenst zijn.
Voordelen van compactheid en duurzaamheid
Het slimme ontwerp van de RCM18-serie biedt niet alleen gemak bij montage in verdeelkasten. Dankzij de geringe breedte en het lage gewicht passen er aanzienlijk meer eenheden in één verpakking, wat tal van voordelen oplevert:
- Ruimtebesparing in opslag en transport – meer stuks per doos of pallet verlaagt de opslagkosten en vermindert het aantal transportbewegingen.
- Lagere verpakkings- en materiaalbehoefte – minder karton en kunststof per apparaat.
-
Duurzamere keuze – door efficiëntere logistiek en minder materiaalgebruik wordt de CO₂-voetafdruk over de gehele keten kleiner.
Zo combineert de SEP RCM18-serie krachtige bescherming met een efficiënte én milieuvriendelijke oplossing.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | RCM18-B32.03 |
| Conform | IEC/EN 61009-1 + IEC/EN 61009-2-1 |
| Certificeringen | Kema Keur, CE, CB, UKCA, RoHs |
Contacten
| Aantal polen (totaal) | 2 |
|---|---|
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Positie N-aansluiting | Links |
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 1,5 - 16 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1,5 - 10 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1,5 - 10 mm² |
| Aanstrip lengte (mm) | 10 |
| Aandraaimoment | 1,2 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | middels accessoire |
| Verzegelbaar | Ja |
Afmetingen en gewicht
| Breedte | 18 mm |
|---|---|
| Hoogte | 93 mm |
| Diepte | 72 mm |
| Bouwbreedte (TE) | 1 |
| Gewicht | 0,13 kg |
Uitvoering
| Pooltype | 1P+N |
|---|---|
| Uitschakelkarakteristiek | B |
| Nom. stroom (In) | 32 A |
| Nom. spanning (Ue) | 230/240 V |
| Nominale aardlekstroom (IΔn) | 30 mA |
| Type lekstroom | A |
| Kortstondigvertraagd type | - |
| Selectieve bescherming | - |
| High-immunity uitvoering | - |
| Kortsluitvastheid (Icw) | 6 kA |
| Werkingsprincipe | spanningsonafhankelijk |
| Aantal module-eenheden | 1 |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50/60 Hz |
| Nom. isolatiespanning (Ui) | 500 V |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | III |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Vermogensverlies bij nominale stroom (In) | 4,55 W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | 2000 m |
|---|---|
| Montagewijze | DIN-rail |
| Nevenapparaat mogelijk | Ja |
| Bedrijfstemperatuur | -25 ⁰C ... +40 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Gebruiksduur
| Elektrische gebruiksduur | 4.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
Handels- en logistiek gegevens
| Country of Manufacture | China |
|---|
