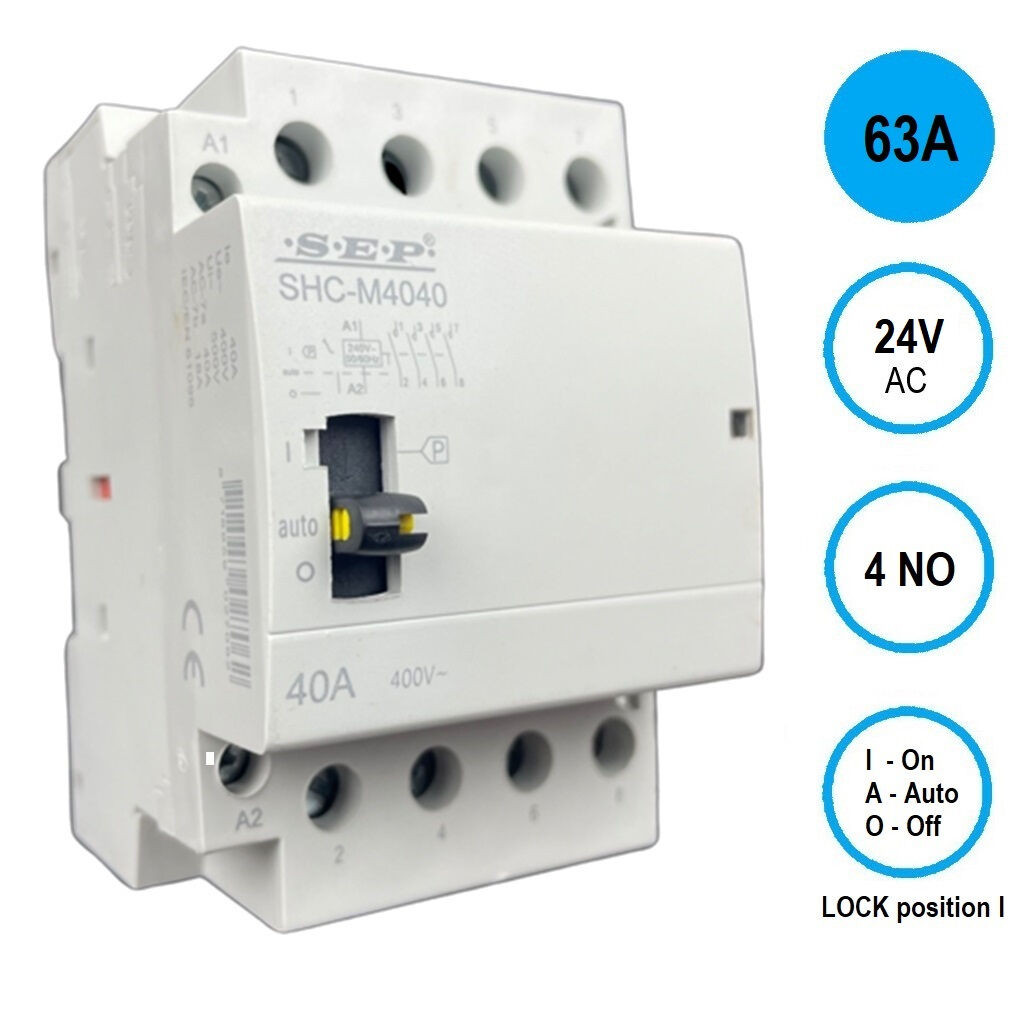

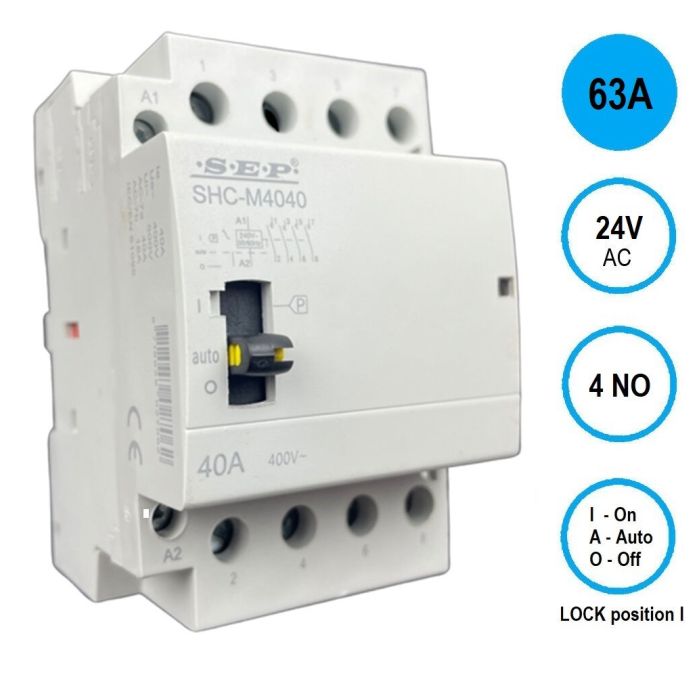

SEP SHC Handbediend Inst.relais 24VAC, 63A, 4NO
Handbediende installatie relais, 24VAC, 63A, 4x maakcontact
- Bestelnummer
- 3103000330
- Productcode
- SHC-M6340a
- EAN
- 8718959027284
- Omdooseenheid
- 40
- Verpakkingseenheid
- 4 stuks
- Minimale afname
- VPE
€452
Technische omschrijving
De modulaire installatie relais handbediend van SHC zijn voornamelijk geschikt voor AC 50/60Hz-systemen tot 400V en nominale stroom in het circuit tot 63A. Het kan een laag-inductieve belasting van huishoudelijke toepassingen en dergelijke regelen;
doeleinden. Het kan ook worden gebruikt om de belasting van huishoudelijke motoren te regelen, het vermogen moet dan wel overeenkomstig worden verminderd.
De modulaire schakelaars van SHC volgens de standaard IEC/EN 61095, IEC 60947-4-1 worden voornamelijk gebruikt
in de bouw voor het schakelen en regelen van verlichting, verwarming, ventilatie en pompen. Ze maken deel uit van de
compleet assortiment DIN-rail producten van SEP en kan eenvoudig worden geïntegreerd in speciale panelen.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | SHC-M6340a |
| Conform | IEC/EN61095 |
Contacten
| Aantal maakcontacten | 4 |
|---|---|
| Aantal verbreekcontacten | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
Aansluitingen
| Aansluitbare geleiderdoorsnede eendraads | 6-25mm2 |
|---|---|
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 4-16mm2 |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 4-16mm2 |
| Aandraaimoment | 3.5Nm (hoofdstroom) - 0.8Nm (stuurstroom) |
Bescherming - isolatie
| Beschermingsgraad frontzijde (IP) | 40 |
|---|---|
| Beschermingsgraad (IP) | 20 |
2BA aanvulling
| Functie | Mechanisch |
|---|
Tijd_Programma
| Handbediening | Ja |
|---|
Uitvoering
| Aantal module-eenheden | 3 |
|---|
Elektrische eigenschappen
| Frequentie | 50/60Hz |
|---|---|
| Nom. isolatiespanning (Ui) | 500V |
| Nom. stoothoudspanning (Uimp) | 2,5kV |
| Vervuilingsgraad | 2 |
| Nom. stroom (AC-7a) | 63A |
| Nom. stroom (AC-7b) | 25A |
| Stuurspanning 1 | 24V |
| Stuurspanningstype 1 | AC |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
Gebruiksvoorwaarden | Montage
| Montagewijze | DIN-rail |
|---|---|
| Modulaire uitvoering (voor railmontage) | Ja |
| Geschikt voor omegarailmontage | Ja |
| Aanbouwmogelijkheid | Ja |
| Bedrijfstemperatuur | -5⁰C + 60⁰C (dagelijksgemiddelde < 35⁰C) |
Veiligheid
| Geïsoleerd | Ja |
|---|
Afmetingen en gewicht
| Breedte | 54mm |
|---|---|
| Hoogte | 85mm |
| Diepte | 73mm |
| Bouwbreedte (TE) | 3 |
