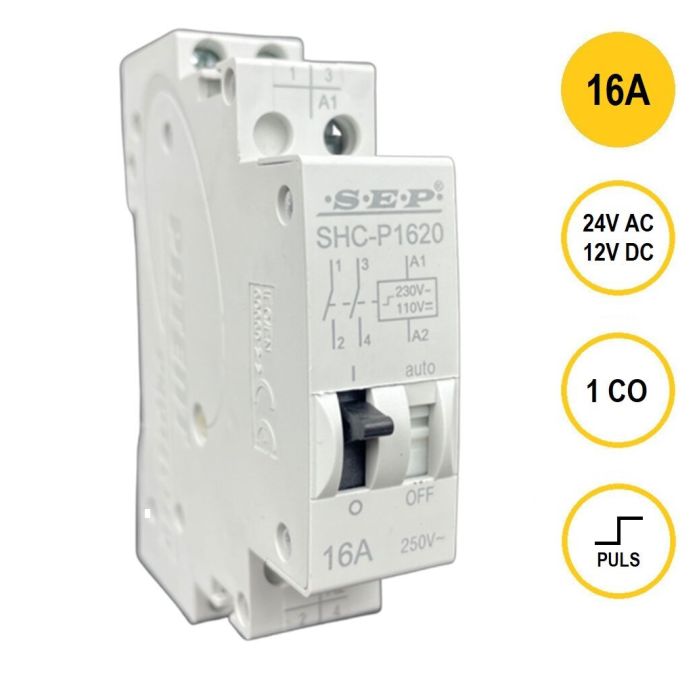

SEP SHC Impulsrelais 24VAC/12VDC, 16A, 1CO (change over)
Bistabiel relais (impulsrelais), 24VAC/12VDC, 16A, 1 wisselcontact
- Bestelnummer
- 3103100100
- Productcode
- SHC-P16C1a
- EAN
- 8718959027413
- Omdooseenheid
- 120
- Verpakkingseenheid
- 12 stuks
- Minimale afname
- VPE
€452
Op voorraad
Op werkdagen voor 15:00 besteld, morgen in huis
Technische omschrijving
De modulaire installatie relais handbediend van SHC zijn voornamelijk geschikt voor AC 50/60Hz-systemen tot 400V en nominale stroom in het circuit tot 63A. Het kan een laag-inductieve belasting van huishoudelijke toepassingen en dergelijke regelen;
doeleinden. Het kan ook worden gebruikt om de belasting van huishoudelijke motoren te regelen, het vermogen moet dan wel overeenkomstig worden verminderd.
De modulaire schakelaars van SHC volgens de standaard IEC/EN 61095, IEC 60947-4-1 worden voornamelijk gebruikt
in de bouw voor het schakelen en regelen van verlichting, verwarming, ventilatie en pompen. Ze maken deel uit van de
compleet assortiment DIN-rail producten van SEP en kan eenvoudig worden geïntegreerd in speciale panelen.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | SHC-P16C1a |
| Conform | IEC/EN 60669-2-1,IEC/EN 60669-2-2 |
Spanning | stroom
| Spanningstype | AC |
|---|---|
| Nom. (meet)stroom | 16A |
| Nom. (meet)spanning | 250V |
| Nom. isolatiespanning Ui | 440VAC |
| Overspanningscategorie | IV |
| Max. schakelstroom (cos phi = 0,6) | 16A |
| Nom. schakelstroom bij 250V AC | 16A |
| Frequentie | 50/60Hz |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. stoothoudspanning (Uimp) | 6kV |
Montage
| Montagewijze | DIN-rail |
|---|---|
| Geschikt voor omegarailmontage | Ja |
| Aanbouwmogelijkheid | Nee |
| Bedrijfstemperatuur | -5⁰C + 60⁰C (dagelijksgemiddelde < 35⁰C) |
| Vervuilingsgraad | 3 |
Veiligheid
| Geïsoleerd | Ja |
|---|
Afmetingen en gewicht
| Breedte | 18mm |
|---|---|
| Hoogte | 85mm |
| Diepte | 72mm |
| Bouwbreedte (TE) | 1 |
Contacten
| Aantal maakcontacten | 0 |
|---|---|
| Aantal verbreekcontacten | 0 |
| Aantal wisselcontacten | 1 |
Aansluitingen
| Aansluitbare geleiderdoorsnede eendraads | 1,5-4mm2 |
|---|---|
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1,5-4mm2 |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1,5-4mm2 |
| Aandraaimoment | 1Nm |
Bescherming - isolatie
| Beschermingsgraad frontzijde (IP) | IP40 |
|---|---|
| Beschermingsgraad (IP) | IP20 |
2BA aanvulling
| Spoelspanning AC | 24V |
|---|---|
| Spoelspanning DC | 12V |
| Functie | Mechanisch |
| Impulstype | Ja |
Tijd_Programma
| Handbediening | Ja |
|---|
