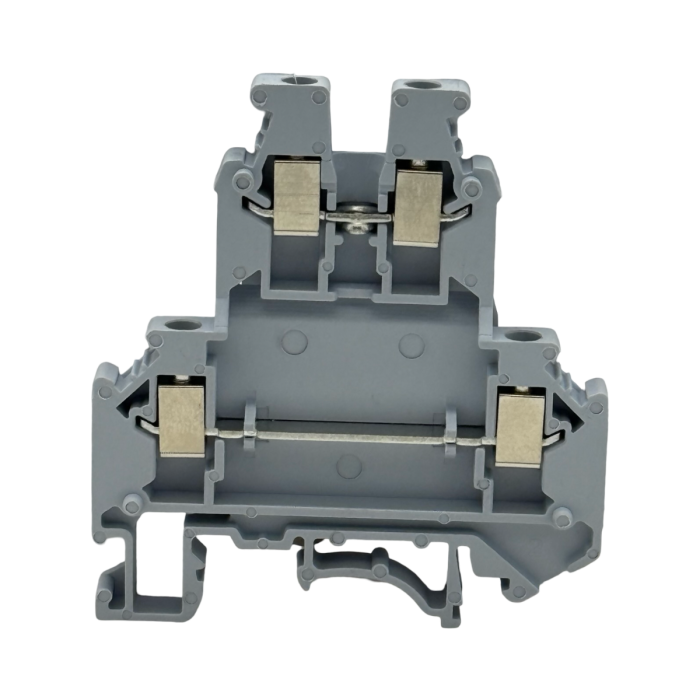

SEP SRK-3 etageklem 0.2 - 2.5mm2
SEP SRK-3 etageklem 0.2 - 2.5mm2
- Bestelnummer
- 2011300570
- Kleur
- Grijs
- Fabrikant
- SEP Europe
- Productcode
- SRK-3-etage
- EAN
- 8718959078408
- Omdooseenheid
- 2000
- Verpakkingseenheid
- 100 stuks
- Minimale afname
- VPE
Technische omschrijving
De SEP SRK‑3 etageklem is een modulaire 4‑polige doorvoerklem met schroefaansluiting, ontworpen voor montage op standaard DIN‑rail TS35. Geschikt voor eendraads en fijndraads geleiders van 0.2–2.5 mm². De behuizing is vervaardigd uit grijs PA66, brandklasse UL94 V0.
Nominale spanning: 500 V; nominale stroom: 32 A. Overspanningscategorie III met impulsspanningsbestendigheid tot 6 kV. Vervuilingsgraad 2–3; bedrijfstemperatuur −40 °C tot +120 °C .
Toepassingen omvatten paneelbouw, onderverdeling en industriële verdeelinrichtingen. De SRK‑3 voldoet aan internationale norm IEC 60947‑7‑1 en is CE‑gecertificeerd. Montage gebeurt eenvoudig via inschuifmontage op DIN‑rail TS35.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | SRK |
| Productvariant | Doorvoer klem |
| Certificeringen | CE, UKCA, RoHS |
Elektrische eigenschappen
| Nom. stoothoudspanning (Uimp) | 6kV |
|---|---|
| Overspanningscategorie | III |
| Vervuilingsgraad | 3 |
| Nom. (meet)spanning | 500V |
| Max. nom. (meet)stroom | 32A |
| Nom. (meet)stroom In | 32A |
Gebruiksvoorwaarden | Montage
| Montagewijze | DIN-rail (TS35) |
|---|---|
| Bedrijfstemperatuur | -40 … 40 °C |
Kleur - afwerking
| Kleur | Grijs |
|---|---|
| RAL-nummer | 7040 |
2BA aanvulling
| Geschikt voor markeringstype | Size 5 |
|---|
Contacten
| Aantal polen | 2 |
|---|
Aansluitingen
| Aantal aansluitingen | 4 |
|---|---|
| Aansluitbare geleiderdoorsnede eendraads | 0,2 ... 4mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 0,2 ... 2,5mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 0,2 ... 2,5mm² |
| Aandraaimoment | 0.5~0,6 Nm |
| Type schroefdraad | M3 |
| Uitvoering elektrische aansluiting 1 | Schroefaansluiting |
| Uitvoering elektrische aansluiting 2 | Schroefaansluiting |
| Aantal klemposities per aansluitniveau | 4 |
| Aantal aansluitniveaus | 2 |
| Aantal potentialen | 2 |
Materiaal - behuizing
| Materiaal | PA66 |
|---|---|
| Brandbaarheidsklasse isolatiemateriaal conform UL 94 | V0 |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Afsluitplaat noodzakelijk | Ja |
Afmetingen en gewicht
| Breedte | 5.2mm |
|---|---|
| Hoogte | 65mm |
| Diepte | 62mm |
| Nom. doorsnede | 2.5mm² |
| Gewicht | 11,78 gr |
