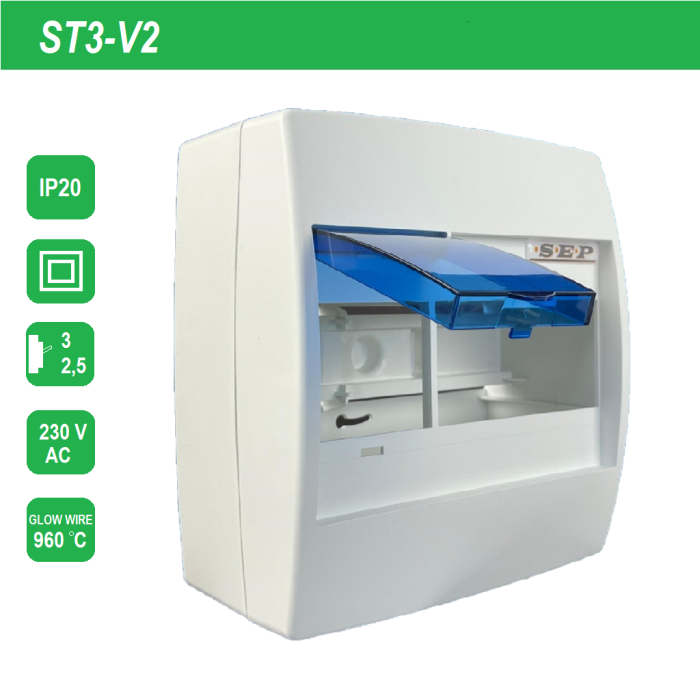

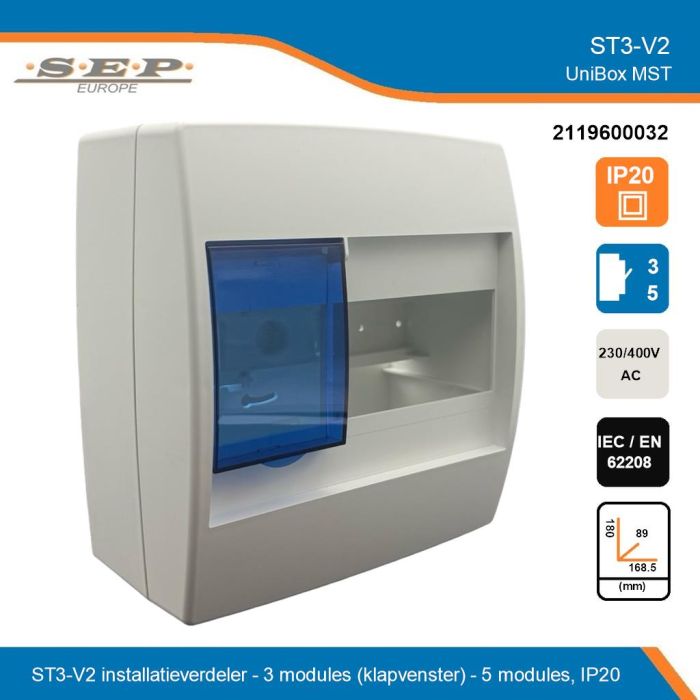

SEP ST3-V2 behuizing opbouw 3MU deksel - 5MU (IP20)

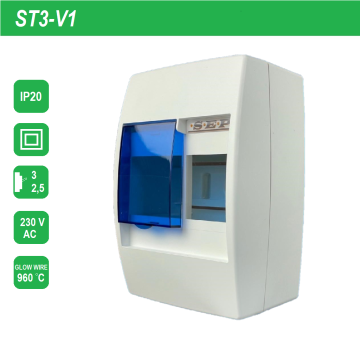

ST3-V1 compacte mini-installatieverdeler met 3 modulen achter transparant klapvenster en 5 modulen vrij toegankelijk voorzien van geïntegreerde TS35/TS15-rails.
- Bestelnummer
- 2119600032
- Kleur
- Verkeerswit | RAL9016
- Fabrikant
- SEP Europe
- Productcode
- ST3-V2
- EAN
- 8718959017230
- Omdooseenheid
- 60
- Verpakkingseenheid
- 1 stuks
- Minimale afname
- VPE
Technische omschrijving
De SEP UniBox MST type ST3 mini installatiekast heeft 3 modulen achter een (blauw) transparant klapvenster en 5 module vrij toegankelijk.

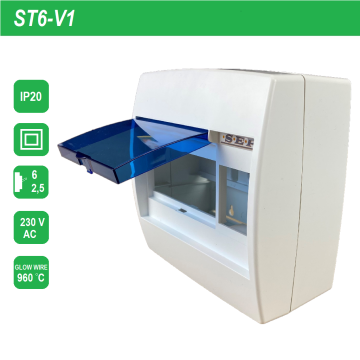

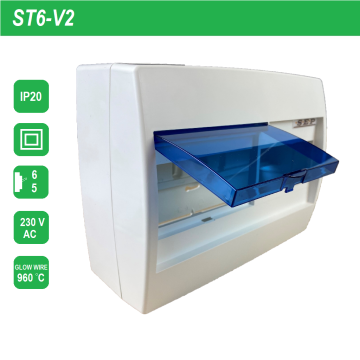

De SEP UniBox MST mini-installatiekasten ST3 en ST6 zijn compacte opbouwverdelers voor kleine elektrische installaties, voorzien van een transparant klapvenster met ruimte voor respectievelijk 3 of 6 DIN-modulen. Afhankelijk van de uitvoering (V1 of V2) is daarnaast 2,5 of 5 modulen vrij toegankelijk voor aanvullende componenten zoals (wand)contactdozen (CWCD) of maatwerktoepassingen. Dankzij de volledig klikbare constructie zonder schroefverbindingen is montage snel, veilig en efficiënt.
De behuizing is uitgevoerd in wit kunststof met een transparant blauw klapvenster en beschikt over geïntegreerde, versprongen TS35- en TS15-rails. Deze vaste rails maken directe montage mogelijk van modulaire componenten, rijgklemmen (MRK), aardeblokken en fase aansluitblokjes (AST). Kabelinvoer kan via de achterzijde of via uitbreekopeningen boven en onder voor wartels M20. De achterwand is bovendien voorbereid voor montage op standaard inbouwdozen, vergelijkbaar met de MST-serie.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | ST3-V2 |
| Conform | EN 62208 |
| Certificeringen | CE, RoHS |
Elektrische eigenschappen
| Nom. spanning | 230V |
|---|
Bescherming - isolatie
| Beschermingsgraad (IP) | IP20 |
|---|
Kleur - afwerking
| Kleur behuizing | Wit |
|---|---|
| RAL-nummer | RAL9016 |
2BA aanvulling
| Uitbreekpoorten | 5x M20 |
|---|---|
| Vastklikbaar | Ja |
Afmetingen en gewicht
| Breedte | 168,5mm |
|---|---|
| Hoogte | 180mm |
| Diepte | 89mm |
Uitvoering
| Aantal module-eenheden | 3+2,5 |
|---|
Gebruiksvoorwaarden | Montage
| Montagewijze | Opbouw (stucwerk) |
|---|---|
| Achterinvoer | Ja |
| Bedrijfstemperatuur | -5⁰C + 40⁰C (with daily average < 35⁰C) |
Materiaal - behuizing
| Materiaal behuizing | Kunststof |
|---|---|
| Brandbaarheidsklasse isolatiemateriaal conform UL 94 | V0 |
| Aantal invoeren | 5 |
| Geschikt voor opbouwbak inbouw schakelmateriaal | Ja |
| Din-rail | Ja |
| Uitvoering deksel | Klapvenster |
| Met transparant deksel | Ja |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Verzegelbaar | Nee |
PV configurator
| PV Fabricaat | Ledige verdeler |
|---|
