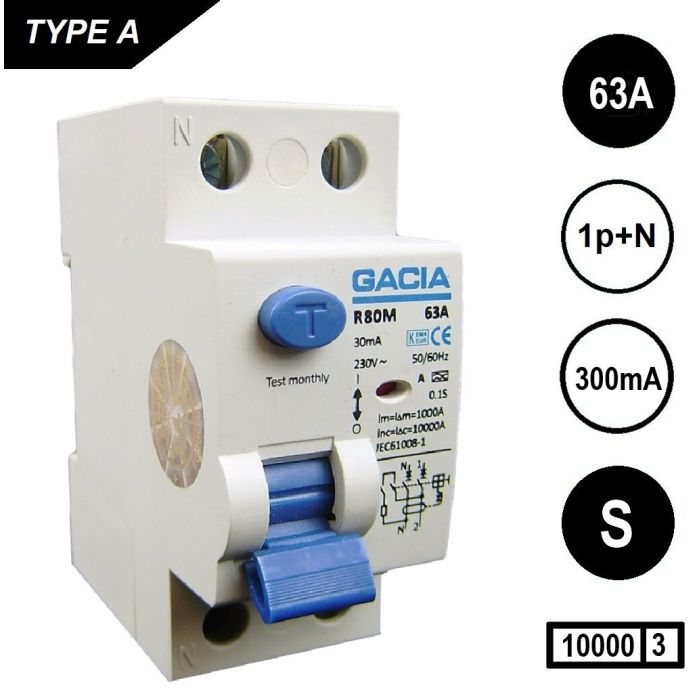

GACIA R80M-6323S Als 2p 63Amp 300mA [S] 10kA
Aardlekschakelaar 2p / 63A / 300mA / [S]
- Bestelnummer
- 5105201163
- Fabrikant
- GACIA Europe
- Productcode
- R80M-6323S
- EAN
- 8718995005765
- Omdooseenheid
- 60
- Verpakkingseenheid
- 6 stuks
- Minimale afname
- VPE
€452
Technische omschrijving
GACIA R80M elektromagnetische aardlekschakelaar is een beveiliging tegen fout stroom en is geschikt voor AC 50/60Hz systemen. Deze type A aardlekschakelaar (RCCB) herkent netspanningsonafhankelijk sinusvormige wissel- en pulserende gelijkstroomfouten.
Technische data
Schotman Elektro
| Merk | GACIA Europe |
|---|---|
| Productmodel | R80M |
| Conform | IEC/EN 61008-1 + IEC/EN 61008-2-1 |
| Certificeringen | Kema Keur, CE, CB, RoHs |
Contacten
| Aantal polen (totaal) | 2 |
|---|---|
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Positie N-aansluiting | Links |
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 4 - 50 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 4 - 35 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 4 - 35 mm² |
| Aanstrip lengte (mm) | 12 |
| Aandraaimoment | 2 - 3,5 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | - |
| Verzegelbaar | - |
| Vertraagd | 40 ms |
Afmetingen en gewicht
| Breedte | 36 mm |
|---|---|
| Hoogte | 81 mm |
| Diepte | 72 mm |
| Bouwbreedte (TE) | 2 |
| Gewicht | 0,17 kg |
Uitvoering
| Producttype | Aardlekschakelaar |
|---|---|
| Nom. stroom (In) | 63 A |
| Nominale aardlekstroom (IΔn) | 0.3 |
| Type lekstroom | A |
| Kortstondigvertraagd type | - |
| Selectieve bescherming | Ja |
| High-immunity uitvoering | - |
| Kortsluitvastheid (Icw) | 10 kA |
| Werkingsprincipe | spanningsonafhankelijk |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50 / 60 Hz |
| Nom. isolatiespanning (Ui) | 500 V |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Overspanningscategorie | III |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Vermogensverlies bij nominale stroom (In) | 15 W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | ≤ 2000 m |
|---|---|
| Montagewijze | DIN-rail |
| Nevenapparaat mogelijk | Nee |
| Bedrijfstemperatuur | -5 ⁰C ... +40 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Gebruiksduur
| Elektrische gebruiksduur | 4.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
