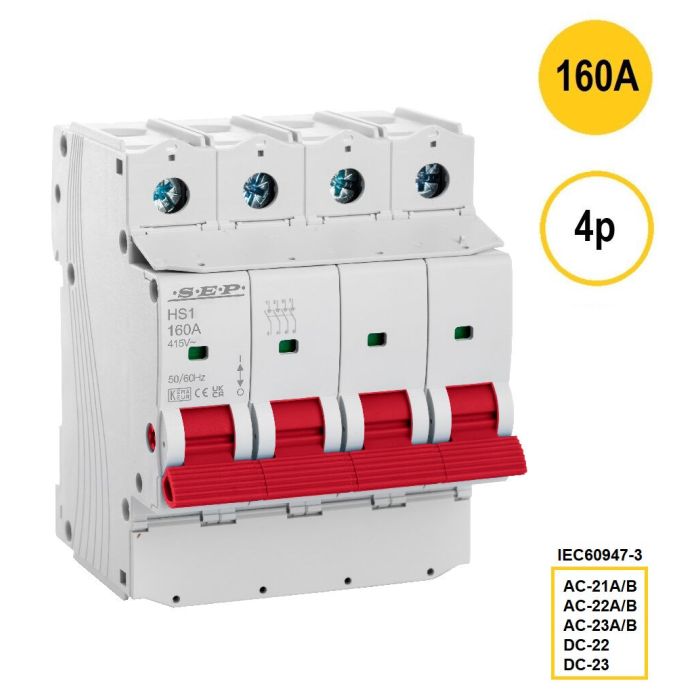

SEP HS1 Hoofdschakelaar 4p 160A (415V)
SEP HS1 hoofdschakelaar 4 polig 160A - rood
- Bestelnummer
- 3110000280
- Kleur
- Rood
- Fabrikant
- SEP Europe
- Productcode
- HS1-4160
- EAN
- 8718959028618
- Omdooseenheid
- 30
- Verpakkingseenheid
- 3 stuks
- Minimale afname
- VPE
Op voorraad
Op werkdagen voor 15:00 besteld, morgen in huis
Technische omschrijving
De SEP HS1-4160 vertegenwoordigt het hoogste niveau in compacte hoofdschakelaars. Deze 4-polige 125A (AC-23A/B) en zelfs 160A (AC-22A/B) schakelaar uit de SEP Pro-serie is ontworpen voor de professionele installateur die geen concessies wil doen op het gebied van veiligheid, prestaties of duurzaamheid.
Waar standaard hoofdschakelaars ophouden, begint de HS1-serie. Dankzij de classificatie volgens IEC 60947-3 met schakelcategorieën tot en met AC-23A/B (motorlasten) is deze schakelaar geschikt voor het betrouwbaar schakelen van zowel ohmse als inductieve belastingen – met een unieke vermogensgrens tot 125A (AC-23A/B) en zelfs 160A (AC-22A/B).
De SEP HS1 onderscheidt zich met:
-
Geïntegreerde aansluitafdekking met verzegeloptie (geen extra accessoires nodig)
-
Dubbele kooiklemtechniek: boven en onder, geschikt voor fijnaderig en massief
-

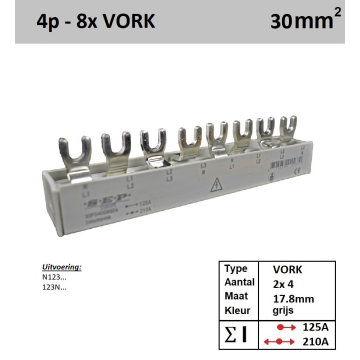

Volledige vorkrail-compatibiliteit voor snelle kastmontage
-
Professionele bouwkwaliteit met zichtbare standindicator en diepgegraveerde markering
Deze schakelaar is ontworpen voor veeleisende toepassingen zoals hoofdverdeelkasten, motorbedieningspanelen, PV-installaties, machinebouw en industriële distributie.
Technische data
2BA aanvulling
| Nom. bedrijfsspanning (Ue) AC | 415V |
|---|---|
| Breedte | 72mm |
| Nom. bedrijfsspanning (Ue) DC-23A (2p) | 125VDC |
| Hoogte | 83mm |
| Nom. bedrijfsspanning (Ue) DC-23A (4p) | 250VDC |
| Bedrijfsstroom aanduiding | 160A |
| Nom. bedrijfsstroom (Ie) AC-21A/B | 160A |
| Nom. bedrijfsstroom (Ie) AC-22A/B | 160A |
| Nom. bedrijfsstroom (Ie) AC-23A/B | 125A |
| Nom. bedrijfsstroom (Ie) DC-23A (2p) | 160A |
| Nom. bedrijfsstroom (Ie) DC-23A (4p) | 160A |
| Merk | SEP Europe |
| Certificeringen | Kema Keur, CE, CB, UKCA, RoHs |
| Conform | IEC/EN 60947-3 |
| Bedrijfstemperatuur | -5⁰C + 40⁰C (with daily average < 35⁰C) |
| Aandraaimoment | 3,5Nm |
| Productmodel | HS1-4160 |
| Vermogensverlies bij nominale stroom (In) | 45.88 W |
| Vermogensverlies per pool bij noiminaal stroom (In) | 11.47 W |
| Montagewijze | DIN-rail |
| Geïsoleerd | Ja |
| Diepte | 77mm |
| Geschikt voor | AC-21A/B, AC-22A/B, AC-23A/B, DC-22 en DC-23 |
| Type stroom | AC/DC |
| Gewicht | 0,6 kg |
| Met verzegelbare kap | Ja |
| Nom. isolatiespanning Ui | 690V |
| Aantal polen | 4 |
| Vervuilingsgraad | 2 |
| Bouwbreedte (TE) | 4 |
| Frequentie | 50/60Hz |
| Beschermingsgraad (IP) | IP20 |
| Vergrendelbaar | middels toebehoren |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 2,5-50mm2 |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 2,5-35mm2 |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 2,5-35mm2 |
| Met aanraakbeveiliging | Ja |
| Nom. stoothoudspanning (Uimp) | 8kV |
