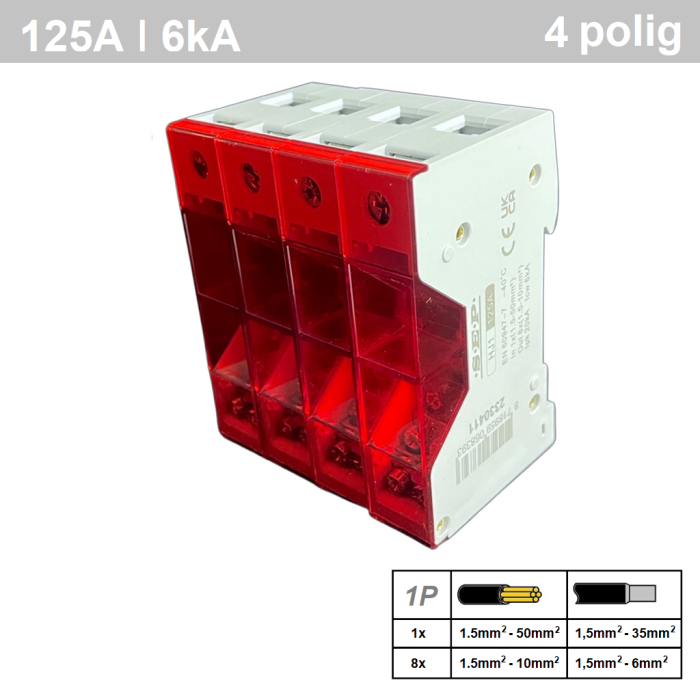

SEP HJ1-9 distributieblok 4p, 1x50mm2 - 8x 6mm2 (busbar)
SEP distributieblok 4p, 125A, 6kA, verdeelkam aansluiting 1x 1,5-35mm2, 8x1,5-6mm2 (flexibel met ongeïsoleerde adereindhuls), 4 polig
- Bestelnummer
- 3119000040
- Kleur
- Rood
- Productcode
- HJ1-9-4
- EAN
- 8718959068409
- Omdooseenheid
- 30
- Verpakkingseenheid
- 3 stuks
- Minimale afname
- VPE
€452
Technische omschrijving
SEP distributieblokken zijn speciaal ontworpen om eenvoudig een verdeling te creëren, door de breedte van 1 module (17,8mm) per pool zijn deze eenvoudig te combineren met andere modulaire componenten. De hoofdverbinding kan men eenvoudig realiseren middels een verdeelkam/aansluitrail of via (hoofd-)bedrading dit kan men ook onderling tussen de blokken maken. Daarnaast is het ruime aansluitbereik met 1x 1,5-35mm2 (50mm2) en 8x 1,5-6mm2 (10mm2) voor montagesnoer (massief) uniek in deze bouwvorm. De aansluitingen kan men eenvoudig controleren en/of service aan doen gezien de doorzichtige afdekking per pool te verwijderen is. De voordelen van dit distributieblok zijn ongekend, besparing op ruimte, montagetijd, warmteontwikkeling en verhogen van de veiligheid binnen de groepenverdelers maken dit product uniek in zijn toepassing.
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | HJ1-9-4 |
| Conform | EN60947-7-1 / EN-IEC61003-2- 2 / EN610003-3 |
| Certificeringen | CE, UKCA |
Contacten
| Aantal polen (totaal) | 4 |
|---|
Aansluitingen
| Aantal aansluitingen totaal | 9 |
|---|---|
| Aansluitbare geleiderdoorsnede eendraads | 1x 1,5- 50mm2 / 8x 1,5 - 10mm2 |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1x 1,5- 35mm2 / 8x 1,5 - 6mm2 |
| Aandraaimoment | 3,5Nm / 1.2Nm |
Materiaal - behuizing
| Met transparant deksel | Ja |
|---|
Beveiliging
| Aanrakingsveilig | Ja |
|---|
Uitvoering
| Aantal fasen | 4 |
|---|---|
| Kortsluitvastheid (Icw) | 6kA |
Elektrische eigenschappen
| Max. nom. (meet)stroom | 125A |
|---|---|
| Vermogensverlies bij nominale stroom (In) | 15.0 W |
| Vermogensverlies per pool bij noiminaal stroom (In) | 3.75 W |
Bescherming - isolatie
| Beschermingsgraad (IP) | IP20 |
|---|
Veiligheid
| Geïsoleerd | Ja |
|---|
Afmetingen en gewicht
| Breedte | 71,2mm |
|---|---|
| Diepte | 49,5mm |
| Lengte | 86mm |
| Bouwbreedte (TE) | 4 |
