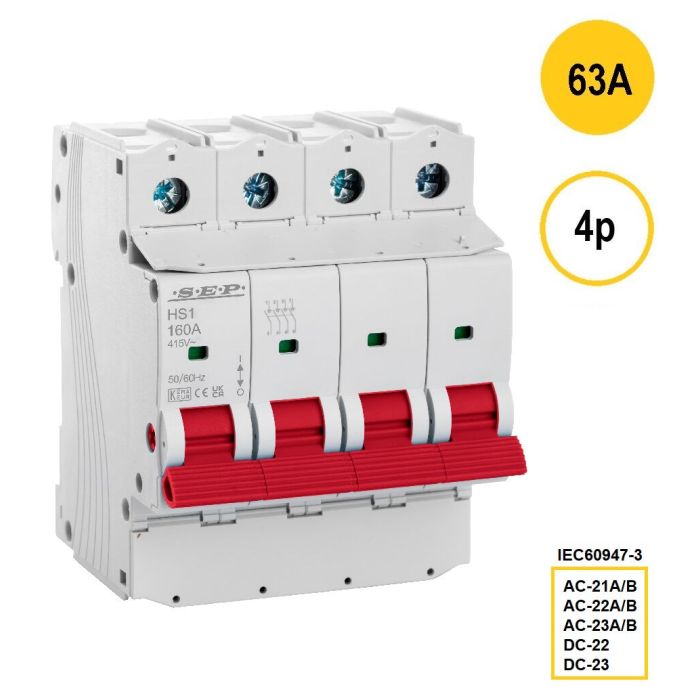

SEP HS1 Hoofdschakelaar 4p 63A (415V)
SEP HS1 hoofdschakelaar 4 polig 63A - AC23-A/B - rood
- Bestelnummer
- 3110000240
- Kleur
- Rood
- Fabrikant
- SEP Europe
- Productcode
- HS1-4063
- EAN
- 8718959028571
- Omdooseenheid
- 30
- Verpakkingseenheid
- 3 stuks
- Minimale afname
- VPE
Technische omschrijving
De SEP HS1-4063 is een 4-polige 63A modulaire hoofdschakelaar uit de SEP HS1 serie. Deze serie is speciaal ontworpen voor installateurs die geen concessies willen doen op het gebied van veiligheid, schakelkracht en duurzaamheid.
Waar andere hoofdschakelaars stoppen, gaat de HS1 verder. Dankzij de classificaties volgen IEC 60947-3 ondersteunt deze schakelaar niet alleen ohmse maar ook inductieve belastingen in zowel wisselstroom (AC-21A/B, AC-22A/B, AC-23A/B) als gelijkstroom (DC-22A, DC-23A) toepassingen.
De HS1-serie is leverbaar tot maar liefst 160A in slechts een enkele moduulmaat (18mm), een formaat dat ongeëvenaard is in de markt zonder in te leveren op prestaties.
Kenmerken en voordelen:
- Compact en krachtig: 25 t/m 160A
- 1 - 4 polen (1-4 modulen)
- module/rastemaat 18mm
- Wisselstroom AC-21A/B, AC-22A/B, AC-23A/B
- Gelijkstroom DC-22A, DC-23A
- Geïntegreerde aansluitafdekking met verzegeloptie
- Volledige vorkrail-compatibiliteit
Toepassing voorbeelden:
- (hoofd)verdeelinrichtingen
- Motorbediening
- PV-installaties
- Machinebouw
- Industriële distributie en utiliteit
Technische data
Schotman Elektro
| Merk | SEP Europe |
|---|---|
| Productmodel | HS1 |
| Geschikt voor | AC-21A/B, AC-22A/B, AC-23A/B, DC-22 en DC-23 |
| Conform | IEC/EN 60947-3 |
| Certificeringen | Kema Keur, CE, CB, UKCA, RoHs |
Contacten
| Aantal polen | 4 |
|---|
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 2,5 - 50 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 2,5 - 35 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 2,5 - 35 mm² |
| Aanstrip lengte (mm) | 10 |
| Aandraaimoment | 3,5 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Met aanraakbeveiliging | Ja |
| Met verzegelbare kap | Ja |
| Vergrendelbaar | middels accessoire |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
Afmetingen en gewicht
| Breedte | 72mm |
|---|---|
| Hoogte | 83mm |
| Diepte | 77mm |
| Bouwbreedte (TE) | 4 |
| Gewicht | 0,38 kg |
Uitvoering
| Producttype | Hoofdschakelaar |
|---|---|
| Pooltype | 4 |
| Nom. stroom (In) | 63 A |
| Nom. spanning (Ue) | 415 V |
| Compacte versie van de lastscheider | - |
| Aantal module-eenheden | 4 |
Elektrische eigenschappen
| Spanningstype | AC / DC |
|---|---|
| Frequentie | 50 / 60 Hz |
| Nom. isolatiespanning (Ui) | 690 V |
| Nom. stoothoudspanning (Uimp) | 8 kV |
| Overspanningscategorie | III |
| Vervuilingsgraad | 2 |
| Bedrijfsstroom aanduiding | 63A |
| Spanning (Ue) DC-23A (2p) | 125 V - DC |
| Spanning (Ue) DC-23A (4p) | 250 V - DC |
| Stroom (Ie) AC-21A/B | 160 A |
| Stroom (Ie) AC-22A/B | 160 A |
| Stroom (Ie) AC-23A/B | 125 A |
| Stroom (Ie) DC-23A (2p) | 160 A |
| Stroom (Ie) DC-23A (4p) | 160 A |
| Vermogensverlies bij nominale stroom (In) | 7.12 W |
| Vermogensverlies per pool bij noiminaal stroom (In) | 1.78 W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | 2000 m |
|---|---|
| Montagewijze | DIN-rail |
| Bedrijfstemperatuur | -25 ⁰C ... +70 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Gebruiksduur
| Elektrische gebruiksduur | 4.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
