Artikelnummer: 3110000170
Fabrikant: SEP
Productcode: HS1-3063
EAN: 8718959028502
HGS code:
Minimale besteleenheid: VPE
Verpakkingseenheid: 4 stuks
Omdoos eenheid: 40
Fabrikant: SEP
Productcode: HS1-3063
EAN: 8718959028502
HGS code:
Minimale besteleenheid: VPE
Verpakkingseenheid: 4 stuks
Omdoos eenheid: 40
Productbeschrijving

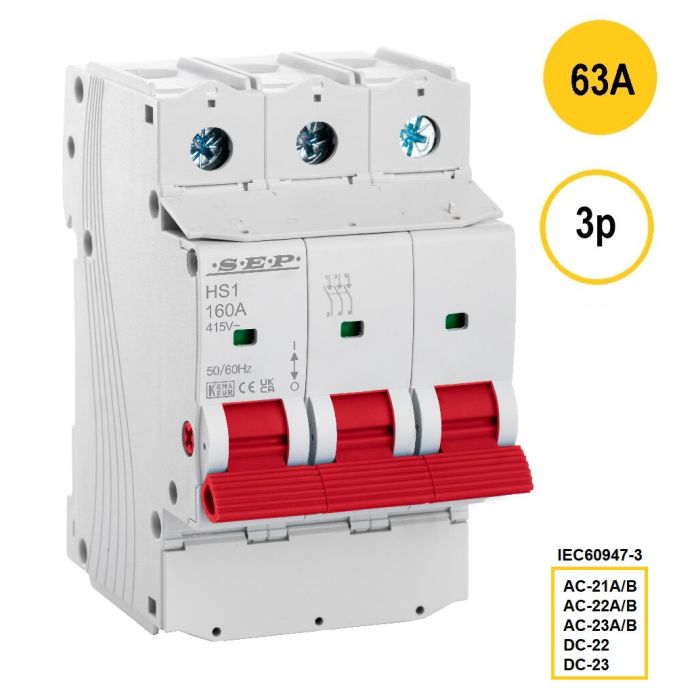

De HS1-scheidingsschakelaars kunnen in een groot aantal toepassingen als hoofdschakelaar worden gebruikt. Deze schakelaars zijn getest volgens de norm IEC/EN60947-3 en voldoen ook aan de eisen voor isolatiefuncties.
Gebruikscategorie AC-21A/B, AC-22A/B en AC-23/AB zorgt ervoor dat zowel resistief bij matige overbelastingen als inductief bij matige overbelastingen en sterk inductieve belastingen geschakeld kunnen worden met dit HS1 type. Ten tweede zorgt de gebruikscategorie DC-22 en DC-23 ervoor dat u ze ook in de DC-toepassingen kunt gebruiken.
Extra informatie
| Merk | SEP Europe |
|---|---|
| Productmodel | HS1-3063 |
| Conform | IEC/EN 60947-3 |
| Certificeringen | Kema Keur, CE, CB, UKCA, RoHs |
| Nom. isolatiespanning Ui | 690V |
| Nom. stoothoudspanning (Uimp) | 8kV |
| Breedte | 54mm |
| Hoogte | 83mm |
| Diepte | 77mm |
| Montagewijze | DIN-rail |
| Aantal polen | 3 |
| Beschermingsgraad (IP) | IP20 |
| Aansluitbare geleiderdoorsnede eendraads | 2,5-50mm2 |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 2,5-35mm2 |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 2,5-35mm2 |
| Geschikt voor | AC-21A/B, AC-22A/B, AC-23A/B, DC-22 en DC-23 |
| Type stroom | AC/DC |
| Nom. bedrijfsspanning (Ue) AC | 415V |
| Bedrijfsstroom aanduiding | 63A |
| Nom. bedrijfsstroom (Ie) AC-21A/B | 160A |
| Nom. bedrijfsstroom (Ie) AC-22A/B | 160A |
| Nom. bedrijfsstroom (Ie) AC-23A/B | 125A |
| Nom. bedrijfsspanning (Ue) DC-23A (2p) | 125VDC |
| Nom. bedrijfsstroom (Ie) DC-23A (2p) | 160A |
| Nom. bedrijfsspanning (Ue) DC-23A (4p) | 250VDC |
| Nom. bedrijfsstroom (Ie) DC-23A (4p) | 160A |
| Vermogensverlies bij nominale stroom (In) | 5.34 W |
| Vermogensverlies per pool bij noiminaal stroom (In) | 1.78 W |
| Met verzegelbare kap | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geïsoleerd | Ja |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60Hz |
| Bouwbreedte (TE) | 3 |
| Gewicht | 0,45 kg |
| Met aanraakbeveiliging | Ja |
| Bedrijfstemperatuur | -5⁰C + 40⁰C (with daily average < 35⁰C) |
| Aandraaimoment | 3,5Nm |
